印刷电路板弯曲测试

AEC-Q200-005A | IPC TM-650 | ASTM F3147-15

挑战

在 PCB 基板上进行电子封装(包括 BGA、QFN 和 CSP)的表面贴装和通孔贴装会显著影响成品组件的机械可靠性。高密度组件布局以及组装过程中的热应力和机械应力增加了翘曲、开裂以及组件与基板之间接点失效的风险。

当电子封装安装在 PCB 的两侧时,对电路板及其互连的机械要求甚至更高,且失效后果更为严重。包括 AEC-Q200-005A(汽车电子委员会)、IPC TM-650 和 ASTM F3147-15 在内的标准要求对成品 PCB 进行测试,以表征表面贴装组件在组装过程中的弯曲、挠曲和拉伸后的端子失效情况。成品中已组装组件的 PCB 发生机械失效会直接影响设备的电气性能,并给 OEM 厂商带来显著的可靠性和保修风险。

我们的解决方案

测试系统 - 英斯特朗 6800 系列单立柱和双立柱台式系统专为满足各种力值的 PCB 弯曲测试而设计。3400 系列也非常适合 PCB 弯曲测试应用。

软件 - 英斯特朗 Bluehill® Universal 软件提供了从原始测试数据中确定弯曲应力、弯曲强度和最大力所需的计算工具。预置且可定制的测试方法简化了不同 PCB 尺寸和配置的设置,测试结果可以按支持 AEC-Q200-005A、IPC TM-650 和 ASTM F3147-15 合规性文档的格式进行报告。

弯曲夹具 - 英斯特朗 2810-400 系列弯曲夹具可配置各种压头半径,以适应不同的 PCB 厚度和尺寸。对于小型化 PCB,可提供微型 3 点和 4 点弯曲夹具,在保持适用标准所需的精确跨距控制的同时,为小尺寸电路板测试提供所需的精度。

3 点弯曲在电路板的单点施加集中应力,而 4 点弯曲在跨距内更均匀地分布弯矩,从而可以根据测试目标和标准要求评估不同的失效模式和位置。

Youku video not available

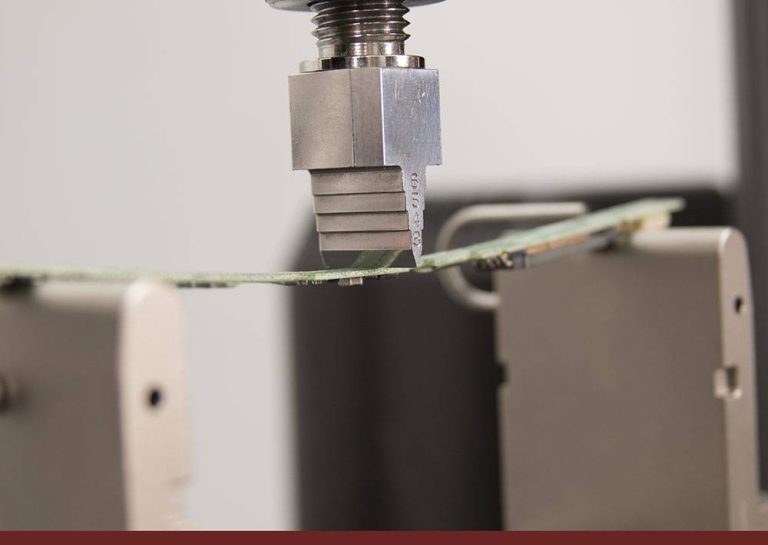

Instron three-point bend fixture applying a load to a printed circuit board specimen during PCB bend testing
PCB Bend Testing PCB Bend Testing PCB Bend Testing PCB Bend Testing Lead Pull Test Monotonic Cyclic Bend Test Bend Testing of Semiconductor Wafers Instron three-point bend fixture applying a load to a printed circuit board specimen during PCB bend testing

联系英斯特朗专家。

无论您是准备建立新的 PCB 弯曲测试程序,还是希望提高现有程序的准确性和重复性,我们的团队都能帮助您针对您的电路板和标准确定合适的夹具配置、跨距设置和系统配置。
