电池测试解决方案

随着电池技术在电动汽车、消费电子、能源存储等领域的不断演进，对电池材料、组件和组件的机械测试要求也日益严苛。

Instron 提供广泛的附件，旨在支持各种应用的电池测试——从电极材料和隔膜的拉伸与压缩测试，到电池单元和软包电池的穿刺、剥离及挤压测试。

以下附件与 Instron 测试系统兼容，可根据您电池测试计划的具体要求进行配置。使用下方链接直接跳转至所需章节。

夹具 | 环境 | 工装 | 传感器 | 软件

夹具

气动侧向拉伸抓手

2712 系列

Instron 气动侧动夹具采用多功能设计，适用于测试各种电池材料和组件。常用于测试电池生产中使用的箔材、隔膜薄膜和焊点。可调节的夹紧压力和快速更换的夹面使这些夹具能够适应各种试样。

了解更多

螺钉侧行动拉伸夹具

2710-100 系列

Instron 先进的螺旋侧动夹具提供与气动夹具类似的多功能性，使用可调或恒定的夹紧压力而非气动驱动。凭借更大的夹面间距和允许的偏移量，这些夹具是测试组件和焊点的理想解决方案。

了解更多

高温气动侧动夹具

安装在测试机架立柱上的带有双滚轮螺钉的 Instron CP122505 高温夹具。 | Instron

目录编号 CP122505

高温气动侧动夹具适用于环境条件和环境试验箱内的拉伸测试。受 2712 系列设计的启发，这些夹具采用不锈钢结构，可承受高低温，并兼容多种附件和夹面。它们可定位在 0°、30° 或 90°，使其与 Instron 的非接触式视频引伸计完全兼容。

了解更多

用于薄膜和箔的精密试样装载机

目录编号 2701-240、2701-241、2701-242、2701-243、2701-244

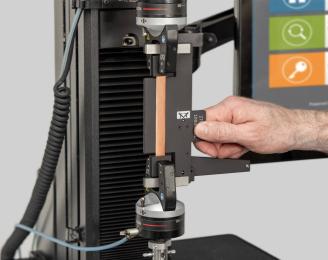

精密试样装载器简化了薄膜和箔材测试的对齐与设置，在提高安全性和人体工程学的同时减少了结果偏差。该装置专为配合 Instron 250 N 气动侧动拉伸夹具（目录号 2712-052）使用而设计，利用可拆卸的对齐夹和线性导轨引导试样就位，并提供多种尺寸以适应不同的试样尺寸。

了解更多

宽体握把

Wide-Body Screw Side Action Grips EV Cell

目录编号 CP137924

Instron 的宽体螺旋侧动夹具设计用于夹持直径达 51 mm 的圆柱形电池。它们保留了 Instron 标准螺旋侧动夹具的带刻度气缸双螺旋驱动和快速释放夹面设计，同时具有扩大的开口，可安全地夹持较大的试样。

环境

环境箱

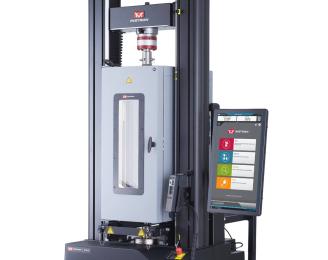

电池中使用的材料、电池单元、模块和电池包在不同的环境条件下表现各异。与 Instron 测试机架集成的环境箱允许试样在负载下进行各种温度和湿度条件测试——这对于验证电池在服役期间可能遇到的全范围条件（从寒冷气候存储到高温充电循环）下的性能非常有用。

了解更多

高温气动侧动夹具

Instron CP122505 high-temperature grip with dual thumbscrews mounted on a test frame column.

目录编号 CP122505

高温气动侧动夹具适用于环境条件和环境试验箱内的拉伸测试。受 2712 系列拉伸夹具设计的启发，这些夹具采用不锈钢结构，可承受高低温，并兼容多种附件和夹面。夹具还可定位在 0、30 和 90 度，使其与我们的非接触式视频引伸计产品完全兼容。

了解更多

工装

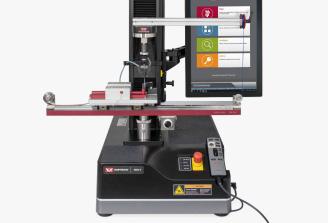

气动 90° 剥离工装

目录编号 CP134660

气动 90° 剥离工装专为电极粘附力测试设计。它能帮助操作员快速且一致地对齐并夹持试样，同时从始至终保持 90° 剥离角，与标准手动控制的剥离工装相比，提高了重复性和吞吐量，并减少了操作员的参与。

90° 剥离工装

目录号 2820-035

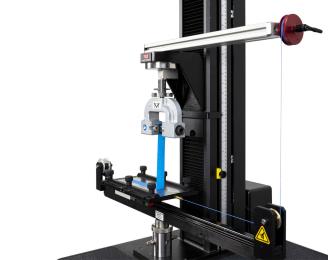

标准 90° 剥离测试工装由轴承安装的滑台组成，通过电缆和滑轮系统与测试机的横梁连接。其 T 型槽滑台允许将基材固定在滑台上的基材夹具根据各种基材宽度进行调节。

了解更多

穿刺装置

1毫米探针（目录号CP132292）和0.8毫米探针（目录号CP105780）

该工装根据 EN 14477 标准设计，用于隔膜薄膜和其他柔性材料的穿刺测试，将下部夹紧机构与直径为 0.8 mm 或 1 mm 的上部探针配对。下部工装包括探针引导装置和在整个测试过程中保持试样张紧的手段。

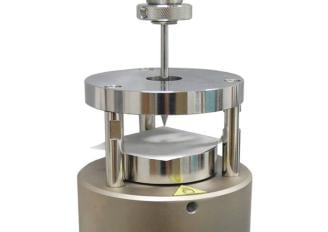

气动穿刺装置

S4425P Puncture Resistance Fixture for Flexible Barrier to ASTM F1306

CP120825 Pneumatic Puncture Test Fixture

为了减少穿刺测试期间的打滑，可以使用气动穿刺工装，这些工装符合 EN 863、ASTM F1306 和 EN 14477 标准。试样由气动驱动的夹具固定，在整个测试过程中提供一致且稳定的夹持力。

马具测试赛程

目录编号 CP131999

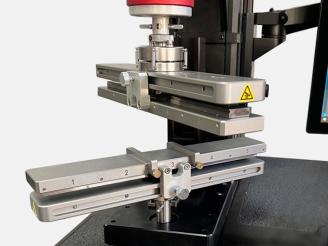

该工装旨在简化试样制备并提高吞吐量，针对电极与集流体的粘附强度测试进行了优化。它内置五个试样位置，允许连续进行五次测试，期间无需额外的试样制备。轻便的上部和下部工装为独立部件，简化了安装和清洁，上部工装采用球形支座且可锁定，以确保测试期间两个工装之间的平行度。

挠性夹具

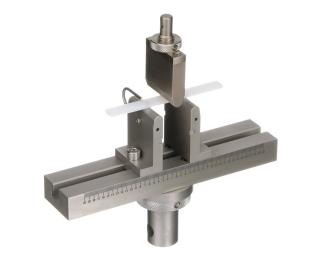

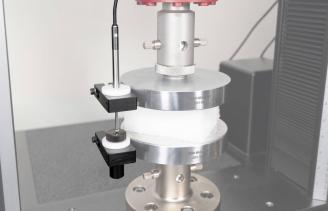

Instron 提供广泛的弯曲测试夹具，适用于长度从几毫米到 600 mm 的试样，以及从几牛顿到几千牛顿的载荷。使用标准和定制夹具可以对原材料、电池材料和电池单元进行三点和四点弯曲测试，这些夹具可以集成位移传感器并安装在所有机架类型上。最常见的 5 kN 弯曲夹具（目录号 CP139080）的高精度版本集成了一个数字位移计，测量试样位移的精度可达 1 µm。

了解更多

符合 VDA 238-100: 2020 的弯曲/折边试验夹具

Bending / Hemming Test Fixture to VDA 238-100: 2020

目录编号 CP130604

该包边测试夹具的最大承载能力为 20 kN，专为符合 VDA 238-100 标准的金属薄板紧凑半径弯曲测试而设计。冲头半径、滚轮直径和滚轮距离均受到限制，以减少实验室间的差异。该夹具用于评估用于容纳和屏蔽电动汽车电池的高强度金属外壳的成形性和碰撞行为。

摩擦系数工装

目录号 2810-005

了解更多

Instron 的摩擦系数工装测量塑料薄膜和片材的动静摩擦系数。它常用于测量电池中使用的隔膜薄膜材料的摩擦力，帮助表征隔膜层在电池组装和处理过程中的表现。

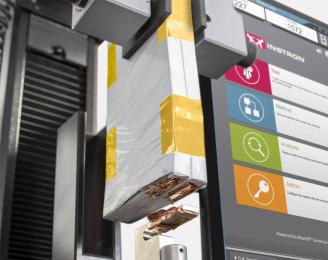

焊接试验夹具

目录编号 CP132001

这款定制的棱柱形电池焊点测试工装具有悬臂式挂钩和对齐装置，用于测试阳极/阴极极耳与集流体的累积焊接。在使用单立柱机架时，横梁加长杆为试样和对齐装置周围提供了额外的空间，并且可以通过更换试样对齐装置和下部挂钩来更换工装，以适应不同的棱柱形电池单元或焊点尺寸。

母线夹紧阶段

目录编号 CP128348

该工装专为夹持母线和其他电池组件而设计，允许调节尺寸和夹紧力，以测试电池生产中使用的各种焊点。其可调节设计适应一系列母线几何形状，无需在试样之间更换工装。

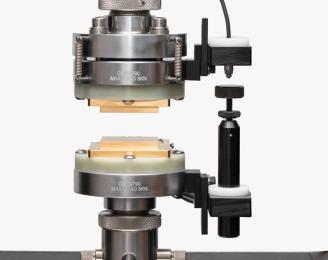

电池膨胀测试压片

目录编号 CP136688

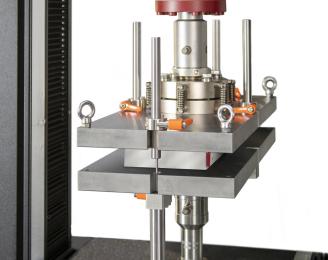

这些定制压盘专为测量电池的压缩载荷、膨胀和压缩应变而设计。四个集成的 LVDT 安装位置与球形支座配对，球形支座可锁定以保持平行，或保持解锁以确定充电和放电期间不同区域的膨胀。下压盘包括用于安装试样导轨的螺纹孔图案，以便进行多个电池单元的堆叠测试，压盘的额定温度为 -40°C 至 150°C，可在环境箱内使用。

电阻测量压缩铁砧

Resistance measurement compression anvils

目录编号 CP139006

这些压缩压头测量材料的压缩载荷、应变和电阻率。该套件包括一个上部球形支座，确保压盘平行度并与机架电绝缘，并带有集成接触板以进行精确的电阻测量——板的几何形状和材料可根据特定测试需求进行定制。连接到欧姆表时，数据采集与 Bluehill ^® Universal 无缝集成，在单次采集中同步载荷、位移和电阻率数据。
