9400 系列落锤冲击试验系统

适用于塑料、复合材料、轻合金和部件的冲击试验机

Instron 9400 系列是 Instron Dynatup 落锤冲击试验系统的下一代产品。落锤冲击试验系统通过将特定重量的物体从特定高度以特定的冲击能量和速度跌落到试样上，来确定破碎或损坏材料或部件所需的能量。这种高速冲击事件很难用其他测试方法准确模拟，因此落锤测试对于了解材料和成品在现实使用中遭受突然冲击（从手机掉落到车辆碰撞）时的实际表现至关重要。

Instron® 9400 系列在其整个型号范围内符合所有主要的冲击测试标准，能量范围覆盖 0.3 J 至 1,800 J。如此广泛的范围使得单一产品系列能够服务于从精细的聚合物薄膜和薄壁部件到较重的复合材料、轻合金和结构零件的所有领域，为制造商、测试实验室和研究机构提供了一个一致的、符合标准的平台，无论其材料处于该光谱的哪个位置。

更简单
高效的落锤冲击测试

更快开始测试

Bluehill® Impact 软件的直观性与触摸屏面板相结合，简化了日常活动。用户在整个测试过程中都会得到分步说明的指导，确保测试保持可重复性、简单且无误。

简化的灵活性

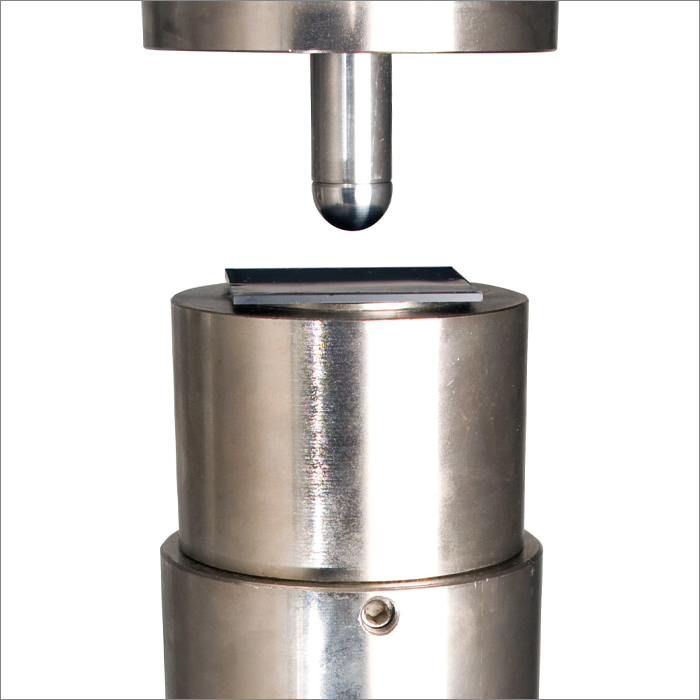

通过各种易于更换的支架、质量块、夹具和附件，增强 Instron 落锤冲击试验系统的多功能性，适用于穿刺阻力、拉伸冲击和楔形剥离冲击测试，以及压缩和部件测试。

加速协作

使用 Bluehill Impact 文件管理系统，在任务之间轻松切换，在公司内部或与客户轻松共享测试方法和结果。

更智能
落锤冲击测试集成创新，实现先进性能

扩展能力

Instron 落锤冲击试验系统的能量容量和测试空间满足原材料、汽车、航空/航天、国防、电子和消费品行业在广泛材料领域最常用的冲击测试方法。

处理最苛刻的分析

9450 的功能可以扩展到包括 24 m/s 的冲击速度、超宽测试舱和高速摄像机，让您绝不会错过任何冲击测试事件。

缩短上市时间

通过自动化测试，可以对新开发的材料进行持续的测试和验证。测试周期的缩短使您的公司能够更快地将产品推向市场。

更安全
落锤冲击测试增强操作员安全性

经久耐用

您的投资受到保护：组件专为长使用寿命而设计，并经过寿命测试，可承受在最严苛条件下数千次的冲击而无损坏。

测量精度

由 Instron 设计的高分辨率数据采集链确保了力测量系统的准确性。它可以在客户现场进行验证，并在工厂按照认可的程序进行验证。

全封闭式

全封闭设计带有集成安全电路，每当防护罩门打开时都会自动禁用系统，从而保护操作员。

冲击试验系统零件、附件和选项

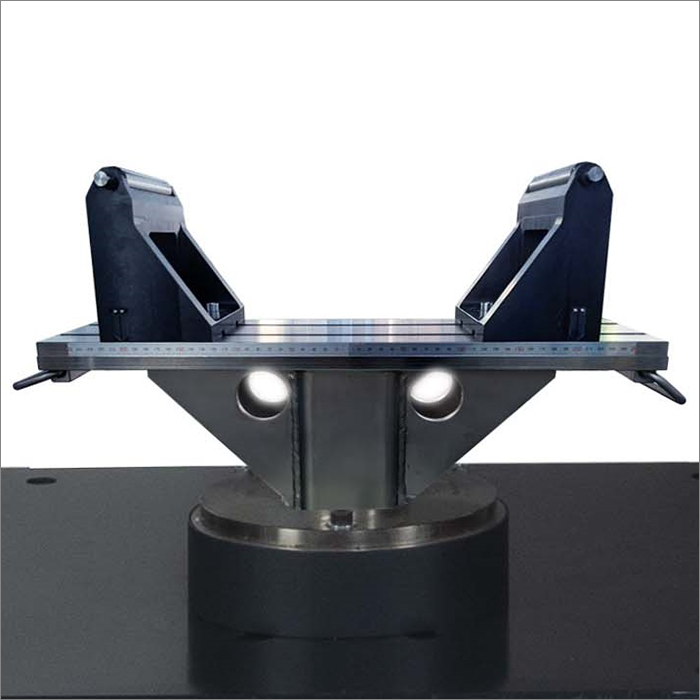

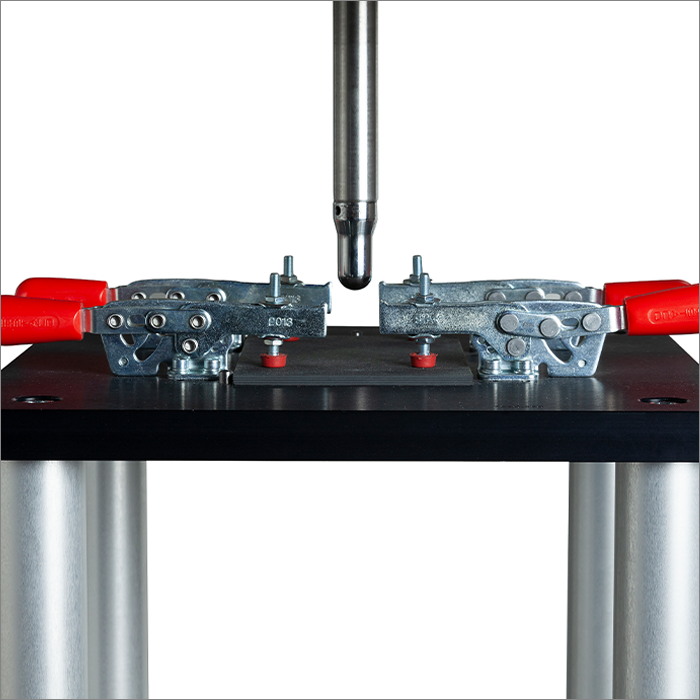

Instron 的冲击测试夹具和冲头旨在满足广泛的应用要求。所有 Instron 落锤冲击试验系统都是为实现最大灵活性而构建的一体化解决方案，兼容各种落锤车、质量块、冲头和支架，优化了设置的便利性和适应性。

可用型号

规格	9440	9450 高能量型	9450 大底座型

能量范围	0.3–405 J (0.22–299 ft-lb)	0.59–1,800 J (0.44–1,330 ft-lb)	0.59–1,800 J (0.44–1,330 ft-lb)
冲击速度	0.77–4.65 m/s (2.53–15.3 ft/s)	0.77–24 m/s (2.53–78.7 ft/s)	0.77–24 m/s (2.53–78.7 ft/s)
跌落高度	0.03–1.10 m (1.18–43.3 in)	0.03–29.4 m 等效 (1.18–1,160 in 等效)	0.03–29.4 m 等效 (1.18–1,160 in 等效)
机器尺寸 (宽 x 深 x 高)	985 x 610 x 2,620 mm (38.7 x 24 x 103 in)	1,015 x 866 x 3,180 mm (40 x 34 x 125.2 in)	1,520 x 940 x 3,330 mm (60 x 37 x 132 in)
机器重量	340 kg (749 lbs)	775 kg (1,708 lbs)	1,200 kg (2,646 lbs)
测试区域尺寸 (宽 x 深 x 高)	490 x 450 x 565 mm (19.3 x 17.7 x 22.2 in)	700 x 720 x 570 mm (27.5 x 28.3 x 22.4 in)	1,200 x 730 x 745 mm (47.2 x 28.7 x 29.3 in)
带恒温箱的测试区域尺寸 (宽 x 深 x 高)	370 x 300 x 495 mm (14.6 x 11.8 x 19.5 in)	550 x 540 x 500 mm (21.6 x 21.3 x 19.7 in)	550 x 540 x 500 mm (21.6 x 21.3 x 19.7 in)*
压缩空气供应	6 至 10 bar (72.5 psi)**	6 至 10 bar (72.5 psi)**	6 至 10 bar (72.5 psi)**
