压盘
适用于万能材料试验系统、动态疲劳试验系统
压缩夹具用于对各种材料和部件进行压缩测试。 安装在万能材料试验机上时，压缩压盘可进行多种测试，以确定压缩模量、压缩强度和压缩屈服强度。

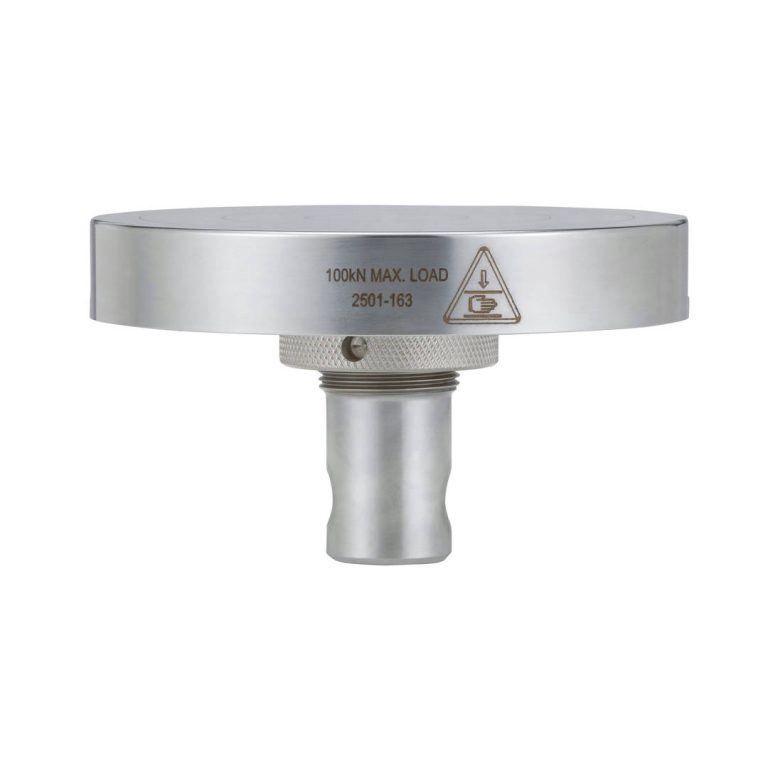

2501 系列压盘
50 N - 600 kN 额定载荷
操作原理
2501 系列压缩压盘易于安装，是经过精密加工的夹具，旨在测试期间均匀分布压缩载荷。这些压盘具有硬化表面（洛氏硬度 HRC 58/60），适用于对均匀应力分布要求严苛的压缩测试。
应用范围
- 加载类型：静态压缩、压-压循环测试
- 试样材料：泡沫、塑料、金属和合金、包装、木材、复合材料、陶瓷及其他材料
- 试样形状：方形、圆柱形立方体、部件
主要特点
- 尺寸和额定载荷 — 虽然直径为 50 mm 和 150 mm 的压盘最常用，但 2501 系列提供 25 mm – 300 mm 的多种尺寸，额定载荷在 50 N – 600 kN 之间。
- 同心圆环 — 为了在较大直径的砧座上辅助操作人员，直径为 150 mm 至 300 mm 的压盘采用激光蚀刻同心圆环，以便更轻松地将试样体对中。
- LVDT 安装座 — 压盘边缘设有可安装选配位移传感器的装置，允许您在测试期间测量两个同尺寸压盘之间的直接位移。
- 锁紧螺母设计 — 专为易于手动拧紧而设计，以消除间隙。
360° 视图
其他压缩压盘型号
自调心 | 高力值 | 疲劳额定
自调心 / 球形支座
适用于静态和动态测试应用
在施加较小的预紧力时，球形底座压盘可提供所需的自对中功能，以适应表面不完全平行的压缩试样。
工业系列压缩压盘
600 kN - 5000 kN 额定载荷 | 目录编号 W-2004 和 W2005
Instron 工业系列压缩压盘旨在为高力值压缩测试提供最佳性能。这些耐用的高强度压盘提供平面和自调心两种版本，可轻松与 Instron 系统以及其他静态万能材料试验机集成。
泡沫压缩夹具
目录编号 2810-130
该泡沫压缩夹具专为泡沫多孔材料的压入和压缩测试而设计，符合 ASTM D3574（方法 B1/B2）、ASTM D5672、ISO 2439 和 ISO 3386 等标准。
穿孔加载台具有间距为 20 mm 的 6.5 mm 孔，且高于安装表面，以便空气快速排出。上部附件是直径为 203 mm 的压头/砧座，包含一个旋转接头。
用于动态测试的 2840 系列压缩压盘
200 kN - 2000 kN 静态额定载荷 | 100 kN - 1000 kN 动态额定载荷
2840 系列压缩压盘包含 LVDT 安装座，专为可靠的压缩高周疲劳测试而设计。
