支座、落锤架和嵌件

落锤冲击试验机的可更换支座、落锤架和嵌件的工作原理

可安装并更换各种尺寸和容量的落锤与嵌件。这些附件适用于多种应用，包括穿刺、冲击后压缩 (CAI)、拉伸冲击和楔形剥离测试。

使用下方链接直接跳转至您感兴趣的部分：

支座 | 落锤架 | 落锤和嵌件 | 应变计式落锤和嵌件 | 压电式落锤和嵌件

穿刺冲击测试支座 | 冲击后压缩 (CAI) 测试支座 | 拉伸冲击测试支座

楔形剥离冲击测试支座 | 三点弯曲：夏比 (Charpy) 和艾氏 (Izod) 冲击测试支座 | 管材测试

支座

测试支座是 9400 系列落锤试验机的核心组件，旨在测试各种标准、组件和产品。支座组包括放置试样的底座，以及在冲击测试期间将试样压在底座上并牢牢固定的夹紧机构。

支座可以定制设计，以测试各种尺寸独特的零件和组件。有关您的应用选项，请咨询。

zhichi-luochui-chongjitou-zhijia-he-chajian_2_500px.png | Instron

代码	描述	尺寸	落锤塔
C-7520-031	固定高度底座		9440 9450
C-7520-035	可调高度底座		9440 9450
C-7520-037	通用板，底座安装式	275 × 275 mm 10.83 × 10.83 in	9440 9450
C-7520-020	通用 T 型槽板，底座安装式	370 × 450 mm 14.57 × 17.72 in	9440* 9450
C-7520-040	通用 T 型槽板，基座安装式	370 × 450 mm 14.57 × 17.72 in	9440* 9450

* 仅限不带恒温箱的 9440 型号

落锤架

落锤架通过机械方式将落锤连接到回收/释放系统。可以增加一个或多个配重以增加冲击质量。落锤架分为三种类型：轻型（适用于 2 至 5 kg 的质量，含落锤）、标准型（适用于 5 至 70 kg 的质量，含落锤）或加强型（与标准型相同，但仅与 222 kN 落锤配合使用）。

9400 系列落锤试验机提供一系列落锤架和附加配重组，通过降低最小能量或增加最大可用能量，根据您的需求定制能量要求。

代码	说明	重量范围	能量范围	速度范围	落锤
随机器附带	标准落锤架	0.5 - 3.00 kg 1.10 - 6.83 lbs	0.15 - 21 J 0.11 - 15.49 ft-lbs	0.77 - 3.7 m/s 2.53 - 12.14 ft/s	9310
C-7510-022 C-7510-022REP	轻型落锤架	1.0 - 3.5 kg 2.20 - 7.72 lbs	0.30 - 37.8 J 0.21 - 27.9 ft-lbs	0.77 - 4.65 m/s 2.53 - 15.3 ft/s	9440
C-7510-021 C-7510-021REP	标准重量落锤架	3.0 - 22.5 kg 6.61 - 49.6 lbs	0.88 - 243 J 0.65 - 179 ft-lbs	0.77 - 4.65 m/s 2.53 - 15.3 ft/s	9440
C-7510-026 C-7510-026REP	标准重量落锤架附加配重组	高达 37.5 kg 高达 82.7 lbs	高达 405 J 高达 299 ft-lbs	0.77 - 4.65 m/s 2.53 - 15.3 ft/s	9440
CP117894*	超轻型落锤架 – 与 CP131009 超轻型落锤配合使用；压电传感器；22 kN	0.50 – 0.70 kg 1.10 – 1.54 lbs	0.15 – 7.55 J 0.11 – 5.57 ft-lbs	0.77 - 4.65 m/s 2.53 - 15.3 ft/s	9440
CP117753*	超轻型落锤架 – 与 CP131009 超轻型落锤配合使用；压电传感器；22 kN	0.70 – 0.95 kg 1.54 – 2.09 lbs	0.22 – 10.25 J 0.16 – 7.6 ft-lbs	0.77 - 4.65 m/s 2.53 - 15.3 ft/s	9440
C-7520-022 C-7520-022REP	轻型落锤架	2.0 - 5.0 kg 4.4 - 11.0 lbs	0.59 - 54.0 J 0.44 - 39.8 ft-lbs 带高能量系统 0.59 – 931 J (5.0 kg) 0.44 – 687 ft-lbs (11.0 lbs)	0.77 - 4.65 m/s 2.53 - 15.3 ft/s 带高能量系统 0.77 – 24 m/s (2.0 kg) 2.53 – 78.7 ft/s (4.4 lbs)	9450
C-7520-021 C-7520-021REP	标准重量落锤架	5.0 - 30.5 kg 11.0 - 67.2 lbs	1.47 - 329 J 1.08 - 243 ft-lbs 带高能量系统： 1.47 – 1,426 J (30.5 kg) 1.08 – 1,052 ft-lbs (67.2 lbs)	0.77 - 4.65 m/s 2.53 - 15.3 ft/s 带高能量系统： 0.77 – 19.3 m/s (5.0 kg) 2.53 – 32.0 ft/s (67.2 lbs)	9450
C-7520-026 C-7520-026REP	标准和加强型落锤架附加配重组	高达 70.0 kg 高达 154 lbs	高达 757 J 高达 558 ft-lbs 带高能量系统：高达 1800 J 高达 1,328 ft-lbs	0.77 - 4.65 m/s 2.53 - 15.3 ft/s 带高能量系统：高达 7.17 m/s 高达 23.5 ft/s	9450
C-7520-027 C-7520-027REP	楔形剥离测试附加配重组。与 C-7520-021 和 C-7520-026 配合使用	高达 45 kg 高达 99.2 lbs	高达 486 J 高达 358 ft-lbs 带高能量系统：高达 1585 J 高达 1,169 ft-lbs	0.77 - 4.65 m/s 2.53 - 15.3 ft/s 带高能量系统：高达 8.4 m/s 高达 27.6 ft/s	9450
C-7520-935 C-7520-935REP	适用于 222 kN (50,000 lb) 落锤的加强型落锤架	9.0 - 35.0 kg 20.0 - 77.0 lbs	1.77 - 378 J 1.30 - 279 ft-lbs 带高能量系统：高达 1478 J 高达 1,090 ft-lbs	0.77 - 4.65 m/s 2.53 - 15.3 ft/s 带高能量系统：高达 9.2 m/s 高达 30.3 ft/s	9450
CP131572	带 22 kN 压电传感器落锤的超轻型落锤架	930 g 2.05 lbs	0.29 – 10.79 J 0.21 – 7.95 ft-lbs 带高能量系统： 0.29 – 98 J 0.21 – 72.28 ft-lbs	0.77 – 4.65 m/s 2.53 – 15.3 ft/s 带高能量系统： 0.77 – 14 m/s 2.53 – 45.9 ft/s	9450

落锤和嵌件

进行冲击测试时，落锤会冲击试样表面。这种机械组件具有多种形状、尺寸和重量。可更换嵌件（落锤的头部）完善了落锤配置；其形状可以遵循国际标准或进行定制设计。所需的容量取决于应用，并基于预期的最大载荷，而非机器的能量容量。

仪表化落锤在落锤嵌件中嵌入了应变计或压电传感器。这些设备捕获冲击并将其转化为电信号，由数据采集系统收集，以便用户查看冲击图像。

应变计式或压电式

根据材料类型选择带有应变计传感器或压电传感器的落锤。通常，建议对由复合材料制成、以韧性模式失效且预期载荷值大于 5 kN (1,124 lbs) 的材料进行冲击测试时使用应变计传感器。压电传感器是测试相当脆或轻载荷材料（如薄膜）的理想选择。

应变计式落锤和嵌件

应变计式落锤

代码	描述	最大力容量	最小嵌件直径（用于穿刺测试）	落锤塔
C-7519-301	应变计式落锤	22 kN 5,000 lbs	10 mm 0.394 in	9440
C-7519-302	应变计式落锤	45 kN 10,000 lbs	20 mm 0.787 in	9440
C-7519-303	应变计式落锤	90 kN 20,000 lbs	20 mm 0.787 in	9440
C-7529-301	应变计式落锤	22 kN 5,000 lbs	10 mm 0.394 in	9450
C-7529-302	应变计式落锤	45 kN 10,000 lbs	20 mm 0.787 in	9450
C-7529-303	应变计式落锤	90 kN 20,000 lbs	20 mm 0.787 in	9450
C-7529-304	应变计式落锤	222 kN 50,000 lbs	20 mm 0.787 in	9450

应变计式落锤嵌件

代码	描述	测试标准	落锤塔
C-7529-310 C-7519-310	10 mm (0.394 in) Ø 半球形	ISO 6603-1, -2, ISO 7765-1, -2	9450 9440
C-7529-311 C-7519-311	12.7 mm (1/2 in) Ø 半球形	ASTM D3763, ASTM D7192, ASTM D5628 方法 FD	9450 9440
C-7529-313	20 mm (0.787 in) Ø 半球形	ISO 6603-1, -2, ISO 7765-1, -2 ASTM D5628 方法 FE	9440 9450
C-7529-320	10 mm (0.394 in) Ø 半球形（用于非穿刺测试）	ISO 6603-1, -2, ISO 7765-1, -2
C-7529-321	12.7 mm (1/2 in) Ø 半球形（用于非穿刺测试）	ASTM D3763, ASTM D7192, ASTM D5628 方法 FD
C-7529-322	16 mm (5/8 in) Ø 半球形（用于非穿刺测试）	ASTM D7136/7136M, Airbus AITM 1.0010, PR-EN 6038, ISO 18352, Boeing BSS 7260, SACMA 2R-94
C-7529-324	25.4 mm (1 in) Ø 半球形	-
C-7529-325	38.1 mm (1 1/2 in) Ø 半球形	ASTM D5628 方法 FC
C-7529-329	6.35 mm (1/4 in) 半径圆锥形， 25.4 mm Ø (1 in) 基座	ASTM D5628 方法 FB
C-7529-330	塑料夏比嵌件	ISO 179-2
C-7529-331	塑料夏比嵌件	ASTM D6110
C-7529-332	塑料夏比嵌件	ISO 180, ASTM D256
C-7529-335	金属夏比嵌件，8 mm 尖端半径	ASTM E23, ISO 148
C-7529-336	金属夏比嵌件，2 mm 尖端半径	ISO 148, DIN 50115, EN 10045
C-7529-337	金属艾氏 (IZOD)	嵌件 ASTM E23
C-7529-340	金属 DWTT	嵌件 ASTM E208
C-7529-350	50 mm Ø 平面	-
C-7529-360	12.7 mm (1/2 in) 半径圆锥形， 50.8 mm Ø (2 in) 基座	ASTM D2444 - A 型
C-7529-361	50.8 mm (2 in) 半径圆锥形， 50.8 mm Ø (2 in) 基座	ASTM D2444 - B 型
C-7529-362	12.7 mm (1/4 in) 半径圆锥形，50.8 mm Ø (2 in) 基座	ASTM D2444 - C 型

压电式落锤和嵌件

压电式落锤

代码	描述	最大力容量	最小嵌件直径	落锤塔
C-7519-794	压电式落锤	4.5 kN 1,000 lbs	12.7 mm 0.50 in	9440
C-7519-796	压电式落锤	22 kN 5,000 lbs	12.7 mm 0.50 in	9440
C-7519-701	压电式落锤	0.45 kN 100 lbs	20 mm 0.787 in	9440
C-7519-704	压电式落锤	4.5 kN 1,000 lbs	20 mm 0.787 in	9440
C-7519-706	压电式落锤	22 kN 5,000 lbs	20 mm 0.787 in	9440
C-7529-794	压电式落锤	4.5 kN 1,000 lbs	12.7 mm 0.50 in	9450
C-7529-796	压电式落锤	22 kN 5,000 lbs	12.7 mm 0.50 in	9450
C-7529-701	压电式落锤	0.45 kN 100 lbs	20 mm 0.787 in	9450
C-7529-704	压电式落锤	4.5 kN 1,000 lbs	20 mm 0.787 in	9450
C-7529-706	压电式落锤	22 kN 5,000 lbs	20 mm 0.787 in	9450

压电式落锤嵌件

代码	描述	测试标准	落锤兼容性	适配器**
C-7529-402	12.7 mm (1/2 in) Ø 半球形	ASTM D3763, ASTM D7192, ASTM D5628, 方法 FD	C-7529-794 C-7519-794 C-7529-796 C-7519-796	不适用
C-7519-425	16 mm (5/8 in) Ø 半球形带 CAI 专用加长杆	ASTM D7136/7136M, Airbus AITM 1.0010, PR-EN 6038, ISO 18352, Boeing BSS 7260, SACMA 2R-94	C-7519-794 C-7519-796	不适用
C-7519-426	16 mm (5/8 in) Ø 半球形（用于非穿刺测试）带 CAI 专用加长杆	ASTM D7136/7136M, Airbus AITM 1.0010, PR-EN 6038, ISO 18352, Boeing BSS 7260, SACMA 2R-94	所有 C-7519-7XX 压电式落锤	C-7529-494
C-7529-404	20 mm (0.787 in) Ø 半球形	ISO 6603-1, -2, ISO 7765-1, -2, ASTM D5628 方法 FE	所有 C-7519-7XX 和 C-7529-7XX 压电式落锤	C-7529-494
C-7529-430	50 mm Ø 平面	-	所有 C-7519-7XX 和 C-7529-7XX 压电式落锤	C-7529-494
C-7529-406	25.4 mm (1 in) Ø 半球形	-	所有 C-7519-7XX 和 C-7529-7XX 压电式落锤	C-7529-496
C-7529-407	38.1 mm (1.5 in) Ø 半球形	ASTM D5628 方法 FC; ASTM D1709; ISO 7765-1	所有 C-7519-7XX 和 C-7529-7XX 压电式落锤	C-7529-497
C-7529-412*	塑料夏比嵌件	ISO 179-2	所有 C-7519-7XX 和 C-7529-7XX 压电式落锤	C-7529-494
C-7529-410*	塑料艾氏 (IZOD) 嵌件	ISO 180, ASTM D256	所有 C-7519-7XX 和 C-7529-7XX 压电式落锤	C-7529-494
C-7529-421*	金属夏比嵌件	ASTM E23; ISO 148	所有 C-7519-7XX 和 C-7529-7XX 压电式落锤	C-7529-494
C-7529-425	16 mm (5/8 in) Ø 半球形	ASTM D7136/7136M, Airbus AITM 1.0010, PR-EN 6038, ISO 18352, Boeing BSS 7260, SACMA 2R-94	C-7529-794 C-7529-796	不适用
C-7529-426	16 mm (5/8 in) Ø 半球形（用于非穿刺测试）	ASTM D7136/7136M, Airbus AITM 1.0010, PR-EN 6038, ISO 18352, Boeing BSS 7260, SACMA 2R-94	所有适用于 9450/9350 的 C-7529-7XX 压电式落锤	C-7529-494

*注意：需要落锤/嵌件对齐工具。9450/9350 使用 C-7529-050；9440/9340 使用 C-7519-050
**注意：适配器是必需的，且不包含在内

Instron® 9450 落锤防二次冲击系统（选件）：
在冲击后停止落锤，以避免对试样产生二次冲击。该系统仅在落锤反弹至少 25 mm (1 inch) 或更高时启动。

Instron 9450 落锤润滑和清洁装置（选件）：
用于在测试前润滑落锤嵌件。这个小油箱配有一个带喷雾器的气缸以润滑嵌件，以及一个用于喷射压缩空气以清除残留碎屑的喷嘴。

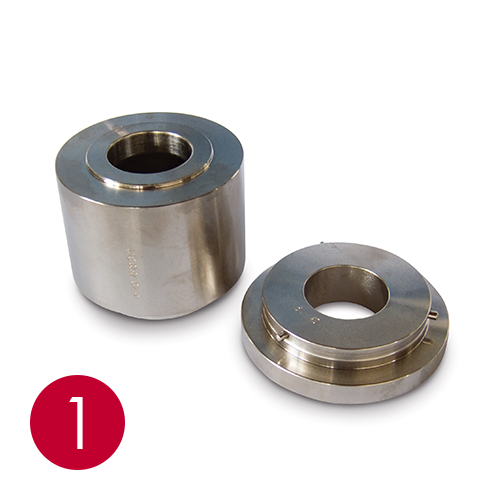

穿刺冲击测试支座

Instron 9440 和 9450 的夹紧板使用气动系统将样品压在测试支座上，在冲击测试期间将其牢牢固定。
可根据要求提供定制夹板。

穿刺测试附件

代码	描述	夹紧直径	测试标准	落锤塔
C-7520-050	薄膜夹紧板，波纹夹紧面	40.00 mm 1.57 in	ISO 7765-2	9440 9450
C-7520-051	薄膜夹紧板，橡胶夹紧面	76.00 mm 3.00 in	ASTM D7192	9440 9450
C-7520-052	薄膜夹紧板，橡胶夹紧面	125.00 mm 4.92 in	ISO 7765-1	9440 9450
C-7520-053	薄膜夹紧板，橡胶夹紧面	127.00 mm 5.00 in	ASTM D1709; ASTM D5420	9440 9450
C-7520-055	薄膜夹紧板，橡胶夹紧面	100.00 mm 3.94 in	-	9440 9450
C-7520-041	硬质塑料夹紧板	38.10 mm 1.50 in	ASTM D5628 几何形状 FB	9440 9450
C-7520-042	硬质塑料夹紧板	40.00 mm 1.57 in	ISO 6603-1, ISO 6603-2; ASTM D5628 几何形状 FE	9440 9450
C-7520-043	硬质塑料夹紧板	76.00 mm 3.00 in	ASTM D3763, ASTM D5628 几何形状 FA; FD	9440 9450
C-7520-044	硬质塑料夹紧板	100.00 mm 3.94 in	ISO 6603-1; ISO 6603-2	9440 9450
C-7520-046	硬质塑料夹紧板	127.00 mm 5.00 in	ASTM D5628 几何形状 FC	9440 9450
C-7520-056	硬质塑料夹紧板	32.00 mm（内径） 1.26 in 39.00 mm（外径） 1.54 in	Montell 方法 MA 17238	9440 9450

冲击后压缩 (CAI) 测试支座

冲击后压缩 (CAI) 测试在复合材料中非常常见，遵循的标准包括 Boeing BMS-7260、SACMA 2R-94、ASTM D7136/M 和 Airbus AITM 1.0010。夹具和嵌件因测试而异，横梁重量非常重要。所有标准都要求配备防二次冲击系统，同时需要落锤和嵌件来完成配置，并且必须根据预期的最大载荷进行选择。

CAI 测试附件

代码	说明	窗口尺寸	试样尺寸	测试标准	落锤
C-7520-350	CAI 冲击夹具，公制（铝制顶板）	75.0 × 125.0 mm 2.95 × 4.92 in	100.0 × 150.0 mm 3.94 × 5.91 in	ASTM D7136M	9440; 9450 9340; 9350
C-7520-352	CAI 冲击夹具，公制（钢制顶板）	75.0 × 125.0 mm 2.95 × 4.92 in	100.0 × 150.0 mm 3.94 × 5.91 in	ASTM D7136M, Airbus AITM 1.0010, PR-EN 6038, ISO 18352	9440; 9450 9340; 9350
C-7520-353	CAI 冲击夹具，英制（钢制顶板）	76.2 × 127.0 mm 3.00 × 5.00 in	101.6 × 152.4 mm 4.00 × 6.00 in	ASTM D7136, Boeing BSS 7260 II 级	9440; 9450 9340; 9350

拉伸冲击测试支座

该仪表化虎钳旨在满足 ISO 8256 A 拉伸冲击测试标准。该夹具适用于 1-5 型试样及同等试样，并包括固定高度的虎钳支座。完整的夹具需要选择压电式力传感器、夹紧装置和虎钳。

拉伸冲击测试附件

代码	描述	测试标准	落锤塔
C-7520-290	用于 ISO 8256 A 拉伸冲击测试的仪表化虎钳	ISO 8256 A	9440; 9340 9450; 9350
C-7520-295	用于 1 型和 3 型硬质试样的夹具	ISO 8256 A	9440; 9340 9450; 9350
C-7520-296	用于 2 型和 4 型硬质试样的夹具	ISO 8256 A	9440; 9340 9450; 9350
C-7520-297	用于 5 型硬质试样的夹具	ISO 8256 A	9440; 9340 9450; 9350
C-7520-299	用于 ISO 8256 A 拉伸冲击测试的冲击头	ISO 8256 A	9450; 9350
C-7510-299	用于 ISO 8256 A 拉伸冲击测试的冲击头	ISO 8256 A	9440; 9340
C-7520-271	拉伸夹具 - 30 g，用于 1、2、3 和 4 型硬质试样	ISO 8256 A	9440; 9340 9450; 9350
C-7520-272	拉伸夹具 - 60 g，用于 1、2、3 和 4 型硬质试样	ISO 8256 A	9440; 9340 9450; 9350
C-7520-273	拉伸夹具 - 120 g，用于 1、2、3 和 4 型硬质试样	ISO 8256 A	9440; 9340 9450; 9350
C-7520-276	拉伸夹具 - 30 g，用于 5 型硬质试样	ISO 8256 A	9440; 9340 9450; 9350
C-7520-277	拉伸夹具 - 60 g，用于 5 型硬质试样	ISO 8256 A	9440; 9340 9450; 9350
C-7520-278	拉伸夹具 - 120 g，用于 5 型硬质试样	ISO 8256 A	9440; 9340 9450; 9350

楔形剥离冲击测试支座

楔形剥离冲击测试（也称为胶粘剂剥离冲击测试）是一种 ISO 测试方法，用于测量结构胶粘剂在不同温度以及 2 和 3 m/s 测试速度下的抗劈裂断裂能力。这种常用测试用于新胶粘剂的开发和产品批次的质量控制。

胶粘剂剥离冲击测试附件

代码	描述	测试标准	落锤塔
C-7520-304	支撑架、夹具和 15 kN 应变计传感器	ISO 11343	9450; 9350
C-7520-307	对称楔块	ISO 11343	9450; 9350
C-7520-308	非对称楔块	ISO 11343	9450; 9350
C-7520-310	用于 ISO 11343 测试的冲击头	ISO 11343	9450; 9350

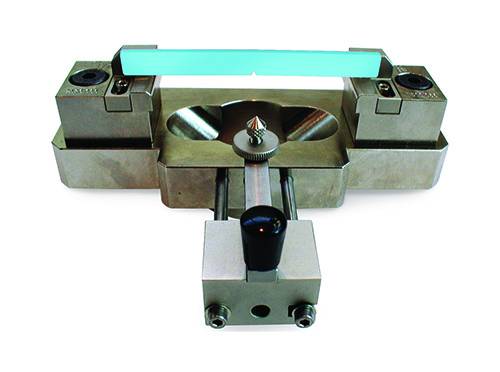

三点弯曲：夏比 (Charpy) 和艾氏 (Izod) 冲击测试支座

提供符合 ASTM D6110（原 ASTM D256）、ISO 179 和 ASTM E23 夏比标准，以及 ASTM D256 和 ISO 180 艾氏标准的夹具。落锤根据预期的最大载荷选择，与样品吸收的能量无关。

夏比测试附件

代码	说明	试样尺寸	跨距	测试标准	落锤
C-7520-060	虎钳	-	-	ASTM D6110（原 ASTM D256）、ISO 179 和 ASTM E23	9440; 9340 9450; 9350
C-7520-063	用于平放试样定位的支座	4 × 10 × 80 mm 1.57 in	62 mm 2.44 in	ISO 179	9440; 9340 9450; 9350
C-7520-064	用于侧放试样定位的支座	4 × 10 × 80 mm 1.57 in	62 mm 2.44 in	ISO 179	9440; 9340 9450; 9350
C-7520-066*	支座	3.17 × 12.7 × 127 mm 0.125 × 0.50 × 5.00 in	101.6 mm 4.00 in	ASTM D6110	9440; 9340 9450; 9350
C-7520-066*	支座	6.35 × 12.7 × 127 mm 0.25 × 0.50 × 5.00 in	101.6 mm 4.00 in	ASTM D6110	9440; 9340 9450; 9350
C-7520-066*	支座边缘	12.7 × 12.7 × 127 mm 0.50 × 0.50 × 5.00 in	101.6 mm 4.00 in	ASTM D6110	9440; 9340 9450; 9350
C-7520-069	支座边缘	10 × 10 × 55 mm 0.39 × 0.39 × 2.17 in	40 mm 1.57 in	ASTM E23	9440; 9340 9450; 9350
CP124590	用于 3 点弯曲测试的砧座。包括 2 套圆柱形支座边缘。需与落锤冲击头插件 CP124589 配合使用。	-	可在 40 mm 至 100 mm 之间调节	-	9440; 9340 9450; 9350

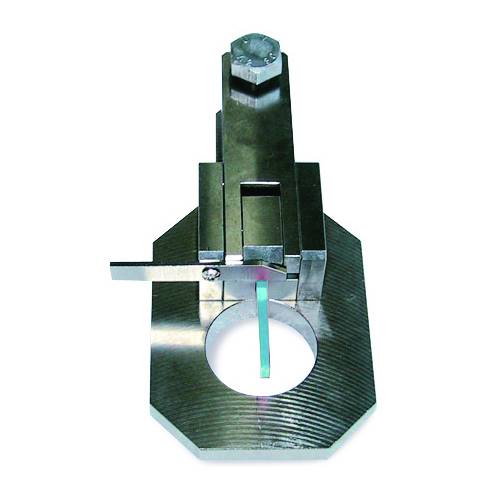

艾氏测试附件

代码	描述	试样尺寸	测试标准	落锤冲击试验机
C-7520-080	塑料夹具	-	ASTM D256; ISO 180	9440; 9340 9450; 9350
C-7520-081	金属夹具	-	ASTM E23	9440; 9340 9450; 9350
C-6545-250	试样适配器	4 × 10 × 80 mm 0.16 × 0.39 × 3.15 in	ISO 180	9440; 9340 9450; 9350
C-6545-051	试样适配器	3.17 × 12.7 × 127 mm 0.125 × 0.50 × 5.00 in	ASTM D6110	9440; 9340 9450; 9350
C-6545-050	试样适配器	6.35 × 12.7 × 127 mm 0.25 × 0.50 × 5.00 in	ASTM D6110	9440; 9340 9450; 9350
C-6545-124	试样适配器	12.7 × 12.7 × 127 mm 0.50 × 0.50 × 5.00 in	ASTM D6110	9440; 9340 9450; 9350
C-7520-089	试样适配器	10 × 10 × 55 mm 0.39 × 0.39 × 2.17 in	ASTM E23	9440; 9340 9450; 9350

管材测试

我们的管材测试夹具采用 V 型槽设计，可固定直径高达 160 mm (6.30 in) 的圆柱形试样，并符合 ASTM D2444 标准。完成配置需要落锤冲击头和插件，且必须根据预期的最大载荷进行选择。

管材测试附件

代码	描述	试样尺寸	测试标准	落锤冲击试验机
C-7520-210	V 型槽管材测试夹具	25.0 至 65.0 mm 0.98 至 2.56 in	ASTM D2444	9440; 9450 9340; 9350
C-7520-212	V 型槽管材测试夹具	80.0 至 160.0 mm 3.15 至 6.30 in	ASTM D2444	9440; 9450 9340; 9350
C-7520-215	平板管材测试夹具	小型管材和管件	ASTM D2444 B 型	9440; 9450 9340; 9350

咨询 Instron 专家

不确定哪些支座、落锤冲击头支架或插件适合您的 9400 系列测试应用？请告诉我们您的需求，我们将帮助您找到合适的解决方案。
