对于有特定对中要求的应用，AlignPRO™ 系统可用于控制载荷链的同轴度和角度，以优化对中效果。该系统由安装在载荷传感器和载荷框架之间的 AlignPRO 装置组成，用于调节同轴度和角度。

AlignPRO 软件监控安装在扁平或圆形对中单元上的应变计输出。这些输出用于计算由于角度和同轴对中误差引起的弯曲，因此您可以使用 AlignPRO 装置进行调节，同时实时监控其对弯曲的影响。

需要验证是否符合 ASTM E1012 或 Nadcap 的对中要求？Instron 还提供对中验证服务。

使用下方链接直接跳转至您感兴趣的部分：

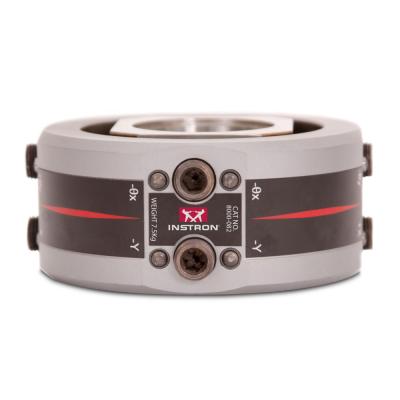

AlignPRO 固定装置

AlignPRO 装置可快速、精确地对准载荷传感器和夹具组件。在载荷链仍处于预加载状态时，即可对同轴和角度对中偏差进行调节。

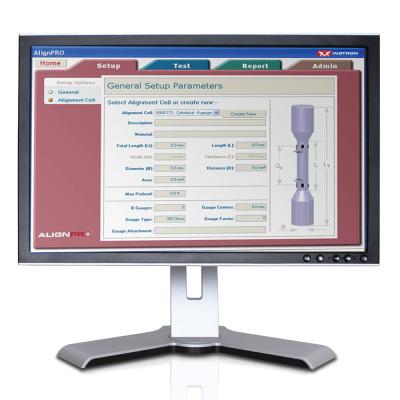

当与 Instron® AlignPRO 装置配合使用时，AlignPRO 软件可识别需要进行的调节，并实时显示每次调节的效果，从而在短短几分钟内实现精确的机器设置，以达到最佳对中效果。

AlignPRO 软件结合了来自对中单元的应变信号，并在屏幕上以数字和图形方式呈现不对中信息。应变读数不断更新，因此可以立即读取使用选配的 AlignPRO 装置所做的调节。

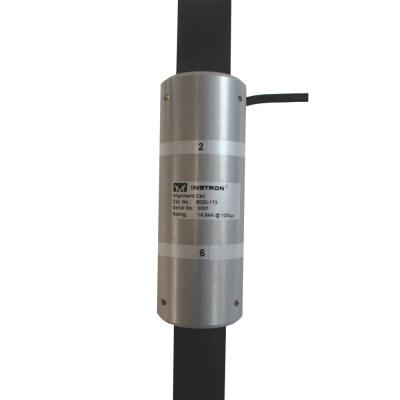

当应变计式对中单元安装在夹具中时，载荷链中的任何不对中都会导致对中单元发生弯曲。电子设备为每个应变计提供稳定的参考电压，每个应变计的输出都会反馈到数据采集单元，并作为实时应变信号提供给 AlignPRO 软件。

目录编号	说明
8000-171	应变片校准单元，8 个测量片，测量部分直径 8 mm
8000-172	应变片校准单元，8 个测量片，测量部分直径 10 mm
8000-173	应变片校准单元，8 个应变片，应变片部分扁平 12 mm x 6 mm
8000-174	应变计式对中单元，8 个应变计，测量段为 15 mm x 2 mm 的薄扁平型

不确定哪些 AlignPRO 组件适合您的测试系统或对中要求？请告诉我们您的配置，我们将帮助您找到合适的解决方案。
