球形支座压缩压盘旨在容纳表面不完全平行的压缩试样。在施加较小的预载荷期间，压盘会自动对中（最高可达 4°），以使试样顶面与机器加载轴匹配。对于某些型号，球形支座与压缩压盘是整体式的；对于其他型号，可以添加球形支座，将标准压缩压盘转换为球形支座压盘。
使用下方链接直接跳转至您感兴趣的部分：
带整体球形支座的压缩压盘 | 高力值压缩压盘 | 球形支座
带一体式球型底座的压盘
这些压盘的硬化表面可确保压盘在测试过程中不会变形，而抛光处理则能最大程度减少压盘与试样之间的摩擦。直径为 100 mm 及以上的压盘配有锁定装置，可将球型底座固定到位，确保其与下压盘保持平行。为提供高精度的应变测量，您可安装 LVDT 引伸计。
| 规格 | ||
| 压盘直径 | 载荷范围 | 目录编号 |
| 50 mm | 10 kN | S5722A |
| 50 mm | 100 kN | S5722B |
| 100 mm | 10 kN | S5724A |
| 100 mm | 100 kN | S5724B |
| 150 mm | 10 kN | S5726A |
| 150 mm | 100 kN | S5726B |
| 200 mm | 10 kN | S5728A |
| 200 mm | 100 kN | S5728B |

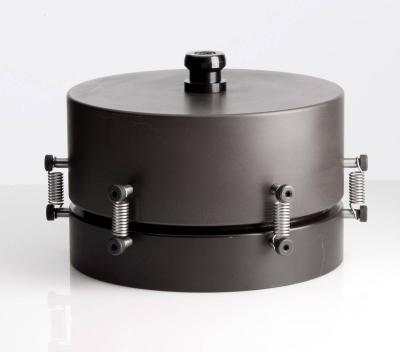

大载荷压盘
Industrial 系列球形支座压缩压盘在刚性和自动对中之间实现了最佳平衡，确保试样加载均匀。压缩压盘组合的配置可符合 ASTM C39、C67、C109、C133、C140、C365、AASHTO T22 及其他标准。
| 规格 | ||
| 球座直径 | 载荷范围 | 目录编号 |
| 79 mm | 1000 kN | W-2005-A |
| 114 mm | 2000 kN | W-2005-B |
| 165 mm | 4500 kN | W-2005-C |
| 228 mm | 4500 kN | W-2005-D |
| 305 mm | 5000 kN | W-2005-F |

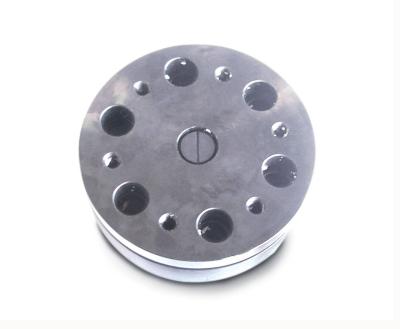

球型底座
用于将（普通）压盘转换为球型底座压盘的附件。
| 规格 | |||
| 载荷范围 | 下部接头 | 上部接头 | 目录编号 |
| 300 kN | 6 x M10 on 100 mm BC | M48 x 2 fRH (Type llf) | 2501-118 |
| 疲劳额定 | |||
| 500 kN 静态 250 kN 动态 |
M48 x 2 fRH (Type llf) | M48 x 2 fRH (Type llf) | 2840-112* |
| * 适用于 2840-11x 压盘 | |||
