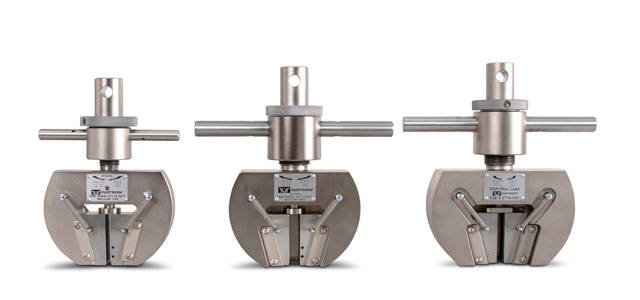

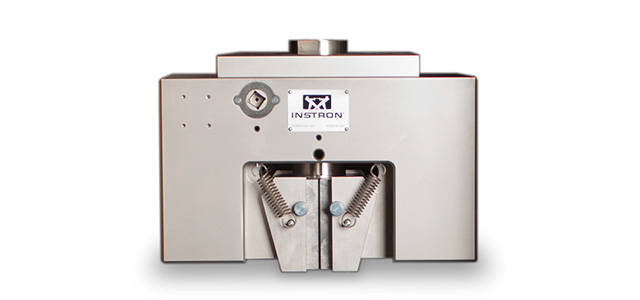

机械楔形拉伸夹具
适用于多种材料和试样类型的拉伸测试
手动楔形夹具的设计便于试样装载、对中和定位。 在试样初始接触后，夹持力随试验载荷的增加而增加。由于移动夹具座的设计，在试样夹紧过程中几乎没有预载荷，这使其特别适用于测试金属和复合材料等高强度材料，确保消除试样打滑。
可用型号
1 kN - 150 kN 受力能力
操作原理
这些夹具的楔形作用原理使其能够在不改变夹具面与试样之间垂直位置的情况下，将夹具紧固在试样上。这一功能通过使夹具主体移动以闭合夹具面的设计来实现。这一特性使其能够预先选择试样被夹持的确切位置，同时保持一致的标距长度，且不施加可能导致试样弯曲的压缩力。
凭卡紧机构实现的高机械优势，可对难以夹持的材料施加强大的夹紧力。夹持面通过弹簧作用于固定在测试框架夹持机构上的滑座，仅需对试样施加轻微的初始夹持力。随着夹持力增大，夹持框架被拉起，倾斜的侧面推压与试样侧面相对应的夹持面，使夹持面沿试样方向水平移动。驱动轴上集成的限位块防止夹持面发生位移。
夹持框架采用开放式前端设计，可以方便地更换面，也便于装载试样。由于夹持面处于固定位置，因此当试样破裂时不会产生反冲力或松动，而且如果连接了引伸计，引伸计也会保持在原位。
目录编号 2716-015

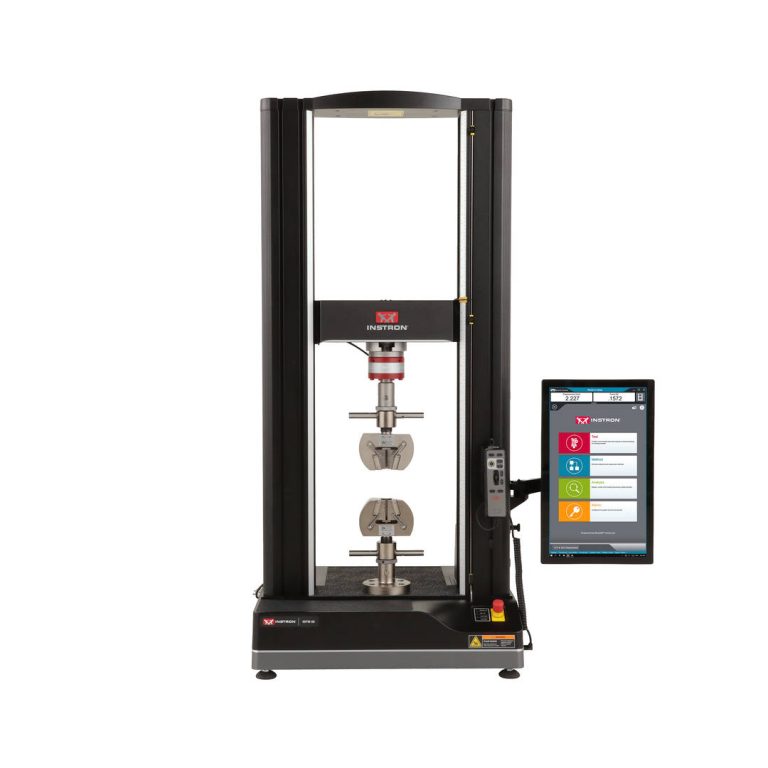

目录编号 2716-020

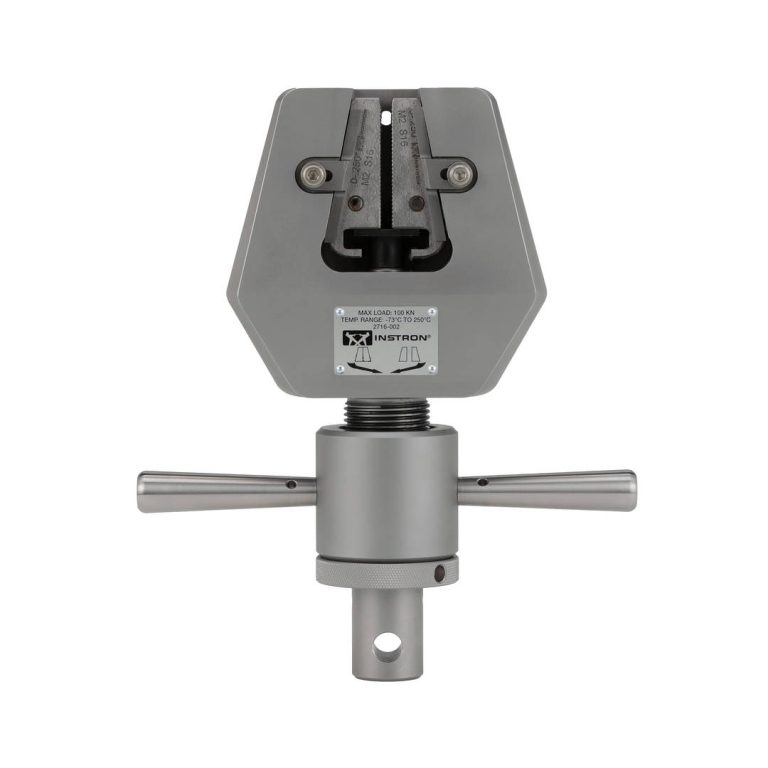

目录编号 2716-002
特点
- 通过快速夹紧和松开动作实现快速安装
- 轻松装载试样，提高生产率
- 自动卡紧的楔形设计可避免滑动
- 试样加载过程中的固定面和移动体
- 可提供多种规格和表面处理的夹面
- 无需工具即可快速更换面
- 测试条件最高可达 350°C (660°F) 的选项
应用范围
- 加载类型：拉伸、静态和拉伸循环试验
- 不适合高循环疲劳试验
- 试样材料：线材、塑料、金属、弹性体和复合材料
- 试样形状：带或不带肩片末端的平板或圆形试样
| 可选机型 | ||
|---|---|---|
| 额定载荷 | 最大试样宽度 | 目录编号 |
| 1 kN | 19 mm | 2716-016 |
| 2 kN | 19 mm | 2716-017 |
| 5 kN | 25 mm | 2716-010 |
| 30 kN | 25 mm | 2716-015 |
| 30 kN [高温］ | 25 mm | 2736-015 |
| 50 kN | 25 mm | 2716-020 |
| 100 kN | 25 mm | 2716-002 |
| 100 kN | 50 mm | 2716-003 |
| 100 kN [高温］ | 25 mm | 2736-004 |
| 100 kN [高温］ | 50 mm | 2736-005 |
| 150 kN | 50 mm | 2716-008 |
