气动侧动拉伸夹具
适用于各种材料和试样类型的通用夹持解决方案
气动侧动夹具是夹持各种材料和试样类型的有效解决方案，包括纤维、金属丝、薄板、箔材、薄膜、纺织品、塑料、弹性体和组件。可重复的夹持力和操作速度使气动夹具成为各种测试应用的理想选择。此外，2712-04x 和 2712-05x 系列夹具还具有多项增强功能，可进一步提高易用性、重复性和操作安全性，包括夹面防护罩、极速夹面更换以及可选的试样对中装置。
可选型号
50 N - 10 kN 载荷容量
操作原理
气动夹具通过双杠杆臂夹紧试样，由内置在夹具主体中的气缸驱动。夹持力可以通过调节输入气压来控制，即使试样在夹持区域发生收缩，夹持力也能保持恒定，从而提供极佳的“随动”作用。气动夹具可通过脚踏开关或夹具安装的气阀（大多数型号）进行操作，使其比螺旋式夹具操作更快速、更简单。
应用范围
- 加载类型：拉伸、静态、拉-拉循环测试 - 不适用于高周疲劳测试
- 试样材料：塑料、金属、纺织品、纸张、薄板、箔材、金属丝、薄膜和单丝
- 试样形状：圆形（金属丝）和带或不带肩部试样端的扁平试样
| 载荷容量 | 目录编号 |
|---|---|
| 50 N | 2712-051 |
| 250 N | 2712-052 |
| 1 kN | 2712-041 |
| 2 kN | 2712-042 |
| 5 kN | 2712-045 |
| 10 kN | 2712-046 |
360° 视图
滑动以旋转

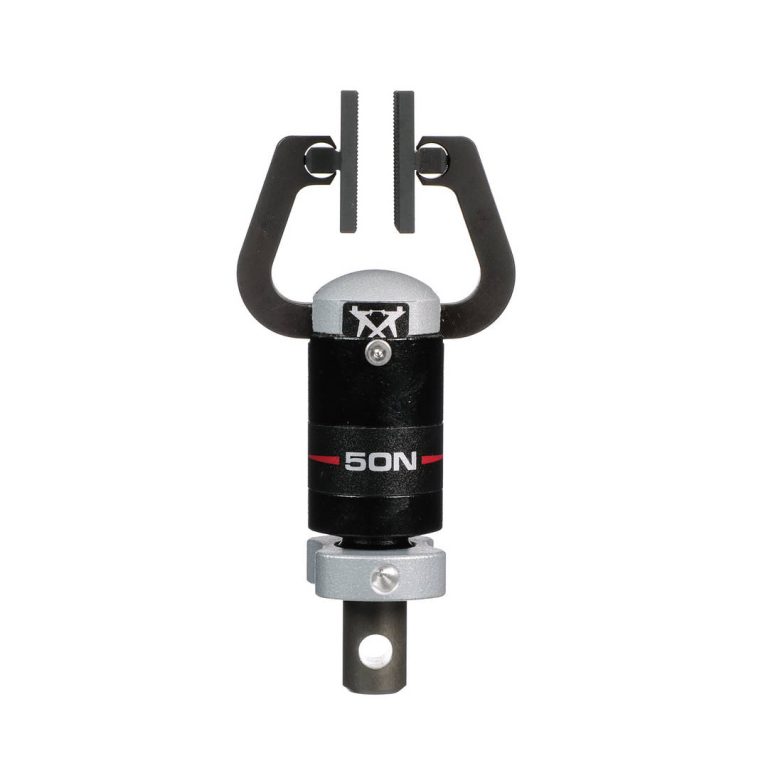

50 N 型号 | 2712-051
250 N 型号 | 2712-052
1 kN 型号 | 2712-041

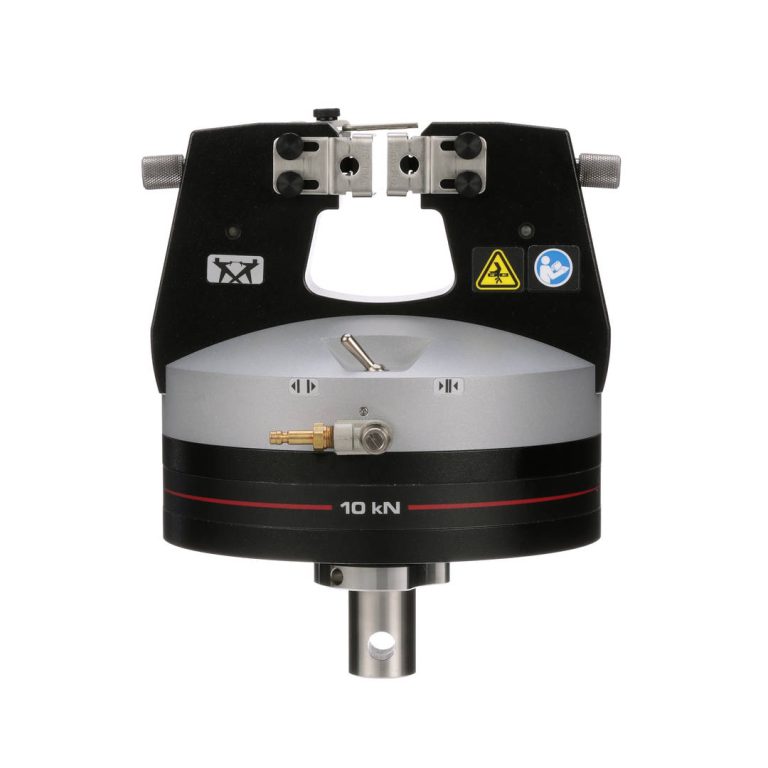

10 kN 型号 | 2712-046
更安全
保护操作员免受夹伤危险
夹面防护罩
防止手指在夹面之间被夹伤（专利申请中）。
可调气流控制
可调流量控制阀可用于减慢夹面关闭速度，以帮助防止事故。
可调开口
1、2、5 和 10 kN 型号具有可调节的夹面开口，可根据试样厚度进行设置。
更简单
无需任何工具即可轻松更换夹具和夹面
独特的锁紧螺母设计
设计用于轻松舒适的手动拧紧，以消除间隙。较小的螺距也使施加所需的预载荷更加容易。
快换气管
可旋转连接使软管布置整洁。快速接头使断开气源变得快速简单。
更智能
旨在提高测试效率和重复性
对中装置
可选的试样对中装置通过帮助操作员将试样装载在夹具中心来提高重复性。
金属丝对中
夹面防护罩上的凹槽使金属丝测试更加快速简便。
自对中设计
无需针对试样厚度的变化进行调整即可轻松保持加载的轴线性。
应用增强
可偏移夹面
适用于 5 kN 和 10 kN 夹具，可偏移夹面允许测试不规则试样或组件（例如搭接剪切）。
精密试样辅助装载装置
适用于 250 N 夹具，可选的精密试样辅助装载装置改进了薄膜和箔材测试的对中和设置过程，在提高人体工程学和安全性的同时减少了测试结果的变异性。
试样保持装置
可选的试样保持装置允许操作员在手指远离测试空间的情况下关闭夹具。
多种夹面选择
提供橡胶涂层、锯齿形、平滑磨制、刹车片 (HFC)、线接触、波纹形和 V 型锯齿夹面。
耐温气动夹具
对于高低温测试需求，耐温气动夹具提供了一种在温控环境中夹持各种材料的便捷方法。
2 kN 和 10 kN 夹具
-70°C 至 +316°C 额定温度
目录编号 CP122505, CP124893, CP125726, CP126077
1 kN 夹具
-73°C 至 +316°C 额定温度
目录编号 2732-008, 2732-009
100 N 夹具
-70°C 至 +316°C 额定温度
目录编号 2732-006
