产品 » 测试附件 » 拉伸夹具 » 螺纹端和钮扣端夹具主体及嵌件

对分嵌件式拉伸夹具专为螺纹端、台阶端或钮扣端加工试样的安全、大批量生产测试而设计。该夹具以操作员为中心，易于安装，提供适用于标准试样尺寸的快速更换嵌件，并促进各种金属和合金的高效静态测试。对于可能损坏传统夹具或导致其过度磨损的高强度、高韧性材料，这是首选解决方案。这些夹具的设计符合 ASTM E8、ASTM A370 或 ASTM A48 以及其他国际标准，并可根据定制规格制造。多种可选的钮扣端、柄孔和倒角/半径尺寸确保了与各种试样尺寸的兼容性。

自对中拉伸夹具

自对中拉伸夹具旨在根据各种国际标准（包括 ASTM E8、ASTM A370 和 ASTM A48）对螺纹端试样进行静态拉伸试验。夹具两端采用双对中布置，形成万向运动节。这确保了试样承受单轴拉伸载荷，且在使用过程中无需任何调整。提供全系列可更换夹头，适用于不同截面积的试样。为台阶端试样夹具配备了安全防护装置，以防止试样断裂释放储存能量时从夹具中弹出。

夹具规格
容量	100 kN
温度范围	-70°C 至 +350°C
上下接头	Dm 型（1.25 in 连接，带 0.5 in 卸扣销）
加载类型	拉伸静态和拉伸循环试验。不适用于高周疲劳试验。
试样材料	钢、有色金属
试样形状	带螺纹头的圆形试样
目录编号	2717-029

夹头
描述	目录号
M8 螺纹	2717-021
M10 螺纹	2717-022
M12 螺纹	2717-023
M18 螺纹	2717-024
M20 螺纹	2717-025
M24 螺纹	2717-026
空白，用于螺纹试样	2717-027

更多信息

螺纹端试样夹持器

螺纹端试样夹持器旨在根据各种标准（包括 ASTM E8 和 ASTM A370）对螺纹端试样进行静态拉伸试验。试样夹持器两端均有螺纹：一端旋入连接至机架的适配器（需单独购买），另一端带有用于固定试样的螺纹。通过正确对中的横梁，螺纹端试样夹持器可确保试样承受单轴拉伸载荷。每套包含 2 个螺纹端试样夹持器。容量 267 kN。额定温度：+5°C 至 +40°C

规格
描述	上接头	试样直径	试样螺纹尺寸	目录编号
ASTM 标准 0.505"	1.5 in-6fRH	12.8 mm (0.505 in)	0.75 in-10fRH	W-5101
ASTM 标准 0.505"	M36x4fRH	12.8 mm (0.505 in)	0.75 in-10fRH	W-5150
非标	最高 38 mm (1.5 in)	最高 38 mm (1.5 in)	最高 38 mm (1.5 in)	W-5102

联系我们以获取更多资讯

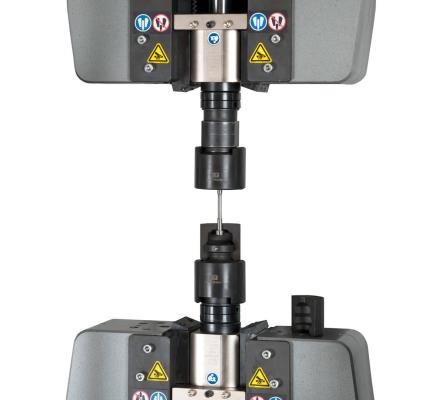

台阶端和钮扣端试样夹持器及嵌件

模块化设计提供一套夹持器和可更换的对分嵌件，符合行业标准尺寸，用于对台阶端和钮扣端试样进行拉伸试验。每套嵌件夹持器至少需要一套嵌件才能进行试验。

夹持器
容量	安装类型	有效长度	目录编号
300 kN	R4 型 (M36 × 4p)	83 mm (3.3 in)	W-5158-1
300 kN	1.5 - 6 in UNC	83 mm (3.3 in)	W-5158-2
300 kN	1.5 - 12 in UNF	83 mm (3.3 in)	W-5158-3
600 kN	II 型 RH (M48 × 2p RH)	127 mm (5.0 in)	W-5159

符合 ASTM E8、A370 的 300 kN 嵌件规格（需要 W-5158 夹持器）
容量	试样平行段直径	目录编号
300 kN	12.83 mm (0.505 in)	W-5158-A
200 kN	9.07 mm (0.357 in)	W-5158-B
150 kN	6.40 mm (0.252 in)	W-5158-C
50 kN	4.06 mm (0.160 in)	W-5158-D

符合 ASTM A48 的 600 kN 嵌件规格（需要 W-5159 夹持器）
容量	试样平行段直径	目录编号
600 kN	31.75 mm (1.25 in)	W-5159-A3
500 kN	19.0 mm (0.75 in)	W-5159-A2
400 kN	12.7 mm (0.50 in)	W-5159-A1
