英斯特朗内置式楔形夹具夹齿可直接安装在机架的横梁凹槽中，提供适用于扁平试样、圆形试样和绞线的配置 — 载荷能力从 300 kN 到 3000 kN。由带有硬化齿的热处理钢制成，旨在为各种材料和试样尺寸提供耐用性并减少维护，符合 ASTM E8 标准。

楔形设计随着拉力的增加自动增加夹紧力，确保在整个测试过程中实现安全、无滑移的夹持。齿形选择 — 软材料和高载荷用粗齿，硬材料用细齿 — 扩展了应用范围。随机架购买附带的填充板允许调整夹齿开口，以适应不同的试样厚度。

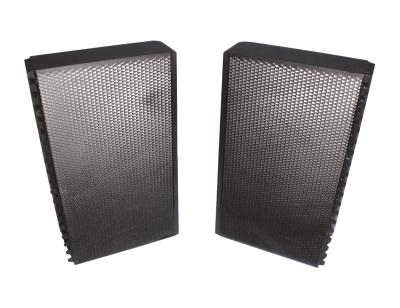

扁平试样楔形夹具夹齿

扁平楔形夹具夹齿是测试各种硬质扁平试样的理想选择。由于提供多种夹具，试样宽度也可以有所不同。

可选机型
项目说明	载荷容量	最大试样宽度	最大试样厚度	齿形	每英寸齿数	目录编号
夹面	300 kN	50 mm	25 mm	水平	16	W-1214
夹面	300 kN	63 mm	35 mm	菱形	8	W-1258
夹面	300 kN	63 mm	35 mm	菱形	16	W-1259
夹面	600 kN	70 mm	45 mm	水平	8	W-1408
夹面	600 kN	70 mm	45 mm	菱形	8	W-1480-A
夹面	600 kN	70 mm	45 mm	水平	16	W-1409
夹面	600 kN	70 mm	45 mm	菱形	16	W-1409-A
夹面	1000 kN	82 mm	50 mm	菱形	8	W-1559
夹面	1000 kN	82 mm	50 mm	菱形	16	W-1560
夹面	1500 kN	90 mm	76 mm	菱形	8	W-1660
夹面	2000 kN	100 mm	76 mm	菱形	8	W-1761
夹面	3000 kN	150 mm	105 mm	菱形	8	W-1911

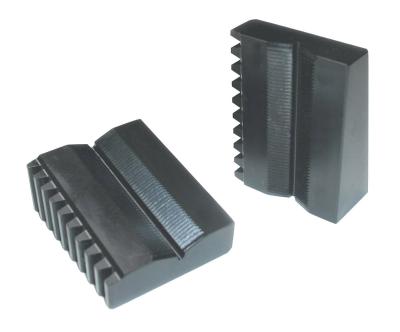

V 型楔形夹具夹齿是测试各种圆形试样的理想选择。大多数提供的夹齿也可以使用整体硬化工具钢生产，适用于钢筋应用。多种可用的夹齿还允许试样直径范围的可变性。这种多功能性归功于可用夹齿中 V 型槽的不同深度和角度，具体取决于所测试试样的特定尺寸。

可选机型
项目说明	载荷容量	试样直径	齿形	每英寸齿数	目录编号
夹面	300 kN	5.0 - 13.0 mm	水平	16	W-1215-A
夹面	300 kN	12.0 - 32.0 mm	水平	16	W-1215
夹面	300 kN	12.7 - 40.0 mm	水平	10	W-1260
夹面	300 kN	12.7 - 40.0 mm	水平	16	W-1261
夹面	600 kN	7.0 - 25.0 mm	水平	16	W-1410-A
夹面	600 kN	12.7 - 57.0 mm	水平	10	W-1410
夹面	600 kN	12.7 - 57.0 mm	水平	16	W-1411
夹面	1000 kN	6.0 - 12.7 mm	水平	16	W-1563-A
夹面	1000 kN	12.7 - 57.0 mm	水平	10	W-1561
夹面	1000 kN	12.7 - 57.0 mm	水平	16	W-1563
夹面	1000 kN	45.0 - 85.0 mm	水平	10	W-1562
夹面	1500 kN	10.0 - 63.0 mm	水平	8	W-1669-A
夹面	1500 kN	12.7 - 82.0 mm	水平	10	W-1662
夹面	2000 kN	10.0 - 63.0 mm	水平	8	W-1669-B
夹面	2000 kN	32.0 - 95.0 mm	水平	10	W-1763
夹面	3000 kN	10.0 - 60.0 mm	菱形/水平夹具主体范围从 25 mm (#8) 到 60 mm (#18)，菱形切割，每英寸 10 齿夹具嵌件范围从 10 mm (#3) 到 25 mm (#8)，水平切割，每英寸 10 齿	10	W-1916
夹面	3000 kN	35.0 - 125.0 mm	水平	10	W-1912

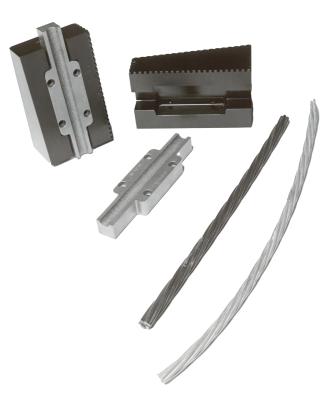

线缆夹齿嵌件是测试七股绞线试样的理想选择。线缆夹具仅适用于载荷能力为 600 kN (135,000 lbs) 或更大的载荷机架。
