部件测试平台
用于测试成品和部件

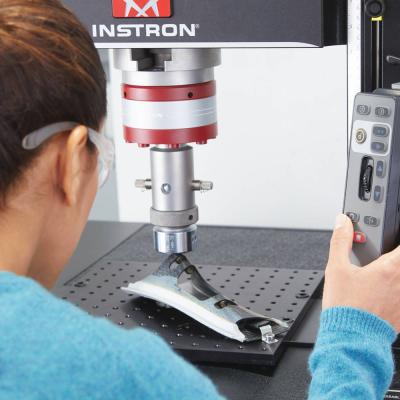

部件测试平台是一种钻孔攻丝金属板，可直接安装在单立柱和双立柱试验系统机架的底座上。其表面布满了一系列可用于多种用途的 M6 螺纹孔，可将组件或成品安装到板上进行拉伸、压缩、弯曲、剥离或穿刺试验。您可以借助该测试板偏心安装夹具，便于将定制的工装夹具适配到您的试验系统中。
工作原理
部件或成品可直接使用兼容的 M6 螺纹孔或机械老虎钳固定在部件测试平台上。应选定试样在板上的位置，以便目标区域（即负载处）完全居中。若加载链偏离中心，可能会损坏载荷传感器。
部件测试平台还兼容 Instron 标准底座适配器（O 型和 D 型），可通过平台上的任意 M6 螺纹孔将其安装到测试平台上 - 这便于您将夹具偏心安装，或将定制的工装夹具适配到试验系统上。
应用范围
- 试验类型：拉伸、压缩、弯曲、剥离、穿刺
- 常见应用范围：生物医学、电子、微电子、消费品
| 规格 | ||||
|---|---|---|---|---|
| 目录编号 | 适配的试验系统 | 载荷 | 宽度 | 深度 |
| 2910-108 | 单立柱试验系统 68SC |
1 kN | 600 mm | 300 mm |
| 2910-107 | 双立柱试验系统 68TM、34TM、596x、336x、556x、556xA、446x |
2 kN | 300 mm | 300 mm |
| 2910-106 | 单立柱试验系统 334x |
1 kN | 600 mm | 300 mm |
| 2910-105 | 单立柱试验系统 34SC、594x、554x |
1 kN | 600 mm | 300 mm |
| CP129729 | 超宽双立柱试验系统 68TM-30 |
30 kM | 914 mm | 610 mm |
| CP129738 | 双立柱试验系统 68TM、34TM、596x、336x、556x、556xA、446x |
30 kN | 400 mm | 400 mm |
