符合 ASTM A370、A416 和 ISO 15630 标准的预应力混凝土多股钢绞线拉伸测试

预应力混凝土结构中使用的 7 丝钢绞线的力学性能受 ASTM A370、ASTM A416 和 ISO 15630 严格的拉伸测试要求约束。测试钢绞线面临着一系列独特的挑战：试样较长、夹紧力高，且在扭转的多股试样上获得精确的应变测量需要专业的引伸计技术。Instron 提供了一套完整的集成测试解决方案，旨在可靠、高效地满足这些需求。

测试系统

对于 7 丝钢绞线测试，Instron 推荐使用 Industrial 系列 600KPX 型号。大多数钢绞线应用需要 500 mm 或更长的试样，选择 600KPX 用于此应用主要是因为其具有宽大的测试空间和长行程执行器。这种配置允许操作员在地面高度舒适地安装和拆卸试样，无需梯子或地坑式安装，从而提高了工作流程效率和操作员安全性。

夹持

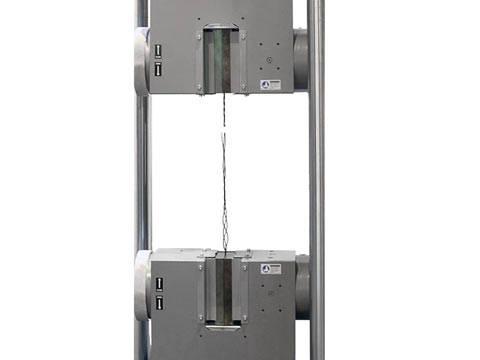

建议在此应用中使用一套配备钢绞线夹块的液压侧动夹具。侧动式设计克服了传统楔形夹具的局限性，包括夹持失败、耗时的更换过程以及总延伸率测量的不准确性。

可提供高达 900 kN (202,300 lbf) 的夹紧力，即使是最大的钢绞线试样也能实现积极、可靠的夹持。钢绞线夹块布置允许在不同直径的试样之间快速切换，从而最大限度地减少测试间的停机时间。半圆柱形夹块将夹紧力均匀地分布在绞合试样的所有钢丝上，降低了夹持失败的风险，并确保了连贯、可重复的夹持性能。

应变测量

钢绞线上的精确应变测量需要专门设计的引伸计。对于此应用，使用具有 24 英寸 (610 mm) 标距和 15 度扭转能力的超长夹持式引伸计，以适应绞合试样的螺旋几何形状。这确保了引伸计在整个测试过程中与试样保持接触，从而在整个标距范围内提供精确的应变数据。

精确的应变测量使系统能够自动执行标准要求的计算，包括 1% 屈服强度和最大载荷下的延伸率。

软件

Bluehill® Universal 软件负责管理测试设置、执行和报告。软件会自动在测试标准指定的预载荷值处对应变测量进行清零，确保所有测试的起始条件一致。应力-应变曲线在测试期间和之后清晰显示，计算结果直接标示在图表上，便于解释和报告。
