ISO 178 权威指南

它测量什么？

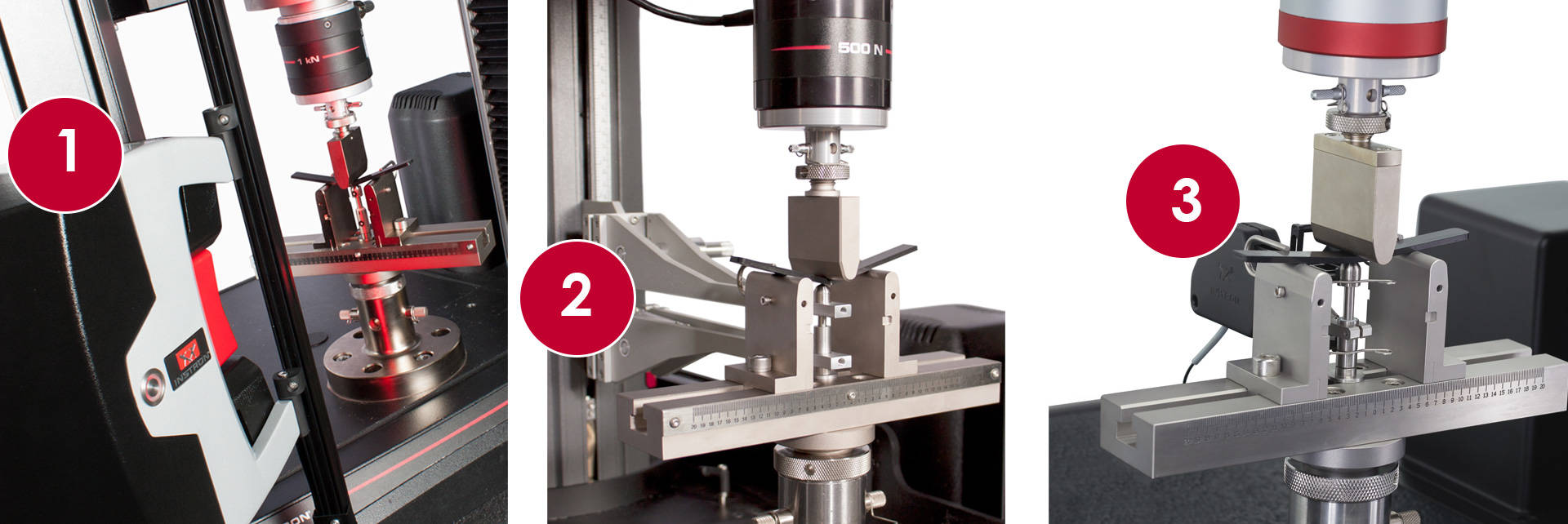

ISO 178 是一种通过在万能材料试验机上进行三点弯曲测试，来确定刚性和半刚性塑料弯曲性能的测试方法。 三点弯曲测试在矩形试样的中点施加力，试样的两端被自由支撑。施加的力由载荷传感器测量，产生的挠度通过系统的横梁位移（结果根据系统柔度进行修正）或通过直接应变测量装置进行测量。ISO 178 概述了四种测试类型，每种类型都规定了挠度测量方法（即通过横梁或直接应变传感器）以及相关的校准精度要求。

实验室执行的 ISO 178 试验类型是由其客户的要求规定的，无论是内部客户（如研发实验室）还是外部客户（如第三方试验实验室）。在购买试验设备和进行试验之前，确保识别并得到客户同意您实验室的具体要求非常重要。

ISO 178 是否适合您的标准？

ISO 178 与 ASTM D790 非常相似，但在几个关键点上有所不同：

• ISO 178 要求使用挠度计或柔度校正来确定模量。ASTM D790 允许仅通过横梁位移计算模量。
• 首选试样尺寸不同，由于试验速度取决于试样深度，两个标准之间的试验速度可能会有所不同。ISO 178 试样的首选深度为 4 毫米，而 ASTM D790 试样的首选深度为 3.2 毫米。
• ASTM D790 仅允许一种试验速度，而 ISO 178 允许在测量模量后使用第二种（更快的）试验速度。

试样

ISO 178 试样要么按照 ISO 2818 从板材上加工，要么按照 ISO 293/295 或 ISO 294-1/10724-1 通过压缩或注射成型制备。首选试样尺寸规定为：

• 长度：80 毫米（± 2）
• 宽度：10 毫米（± 0.2）
• 厚度：4 毫米（± 0.2）

如果无法达到首选尺寸，ISO 178 提供了取决于试样厚度的替代宽度。如果材料是各向异性的，则需要测试两个方向。

程序

由于对力值的要求相对较低，ISO 178 测试通常在台式万能材料试验机上进行。试验机必须能够在标准规定的公差范围内保持 1 至 500 mm/min 之间的恒定测试速度。英斯特朗 (Instron) 3400 系列和 6800 系列试验机的所有型号均符合必要的测试速度精度要求。测力装置（即载荷传感器）在待报告的力值范围内必须符合 ISO 7500-1 的 1 级标准。务必确保您的实验室了解最小和最大测试力，以便选择具有合适量程和校准范围的载荷传感器。
