符合 AEC-Q200-005 标准的 PCB 弯曲测试
AEC-Q200-005 Rev A 定义了验证成品印刷电路板 (PCB) 上表面贴装元件结合强度的标准，测试其承受弯曲、挠曲和拉伸力的能力。为汽车 OEM 厂商供货的电子组装制造商使用此测试来表征粘合剂和焊点的结合强度，这些粘合剂和焊点将表面贴装元件及其引脚固定在 PCB 上。
测试设置
该标准要求将成品 PCB 反向放置在两个下砧座上，由上砧座在目标位置施加力。电路板挠曲至少 2 mm，并保持该挠曲量 60 (+5) 秒。测试完成后，必须对挠曲的元件进行彻底的外观检查。
推荐的测试解决方案
配备 端子强度剪切应力工装 (CP122690) 的 Instron 万能材料测试系统（例如 6800 系列 和/或 3400 系列 万能材料测试系统）可提供满足 AEC-Q200-005 要求所需的精确挠曲控制和保持。
为了支持标准要求的外观检查，Bluehill® Universal 软件 TestCam 模块 会记录每次测试的视频，准确展示测试的进行方式以及试样的反应，以便进行详细的测试后评估。

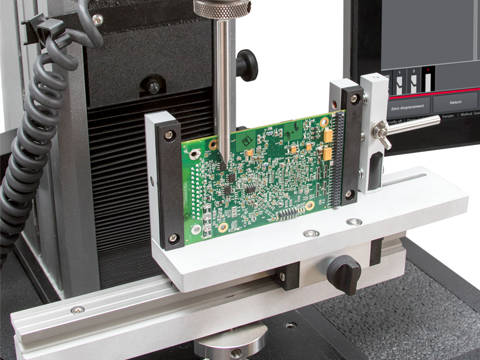

安装在 Instron 万能材料测试系统上的 Instron 端子强度剪切工装的可调节 PCB 支架中垂直夹持的印刷电路板。支架位于线性导轨上，操作员可以将电路板滑动到位，并将从上方降下的剪切工具对准被测的特定元件。
