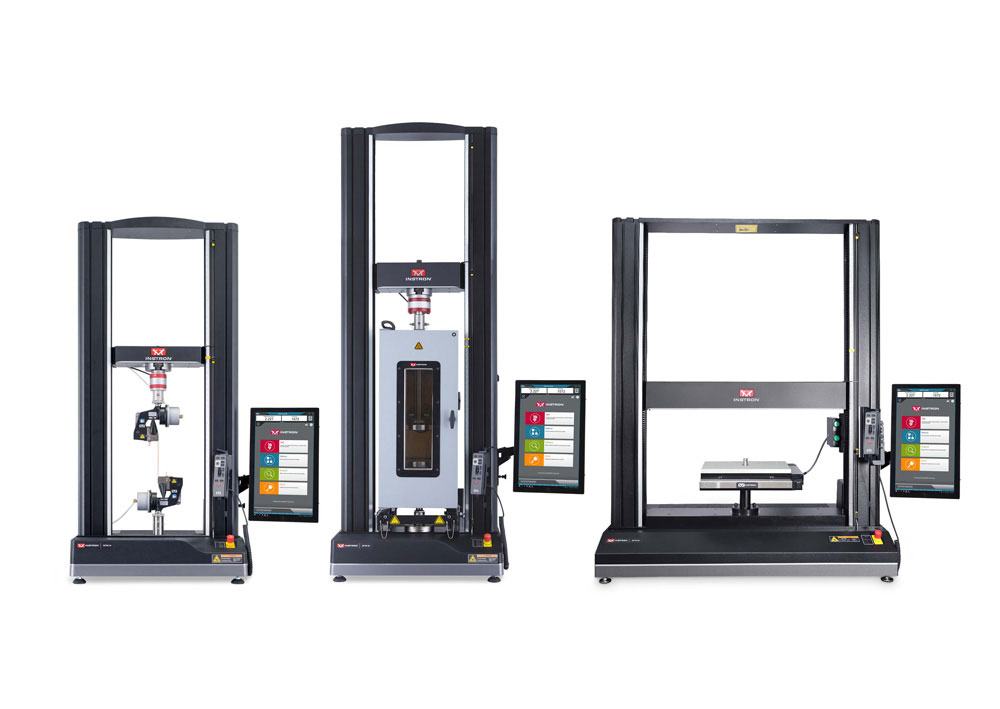

Three 68TM table model universal testing systems side by side, showing standard, extra-height with environmental chamber, and extra-width frame configurations with Bluehill Universal software.

Lab technician loading a plastic specimen into flexure fixtures on an Instron 68TM table model universal testing system, with the Bluehill Universal software operator dashboard in view.

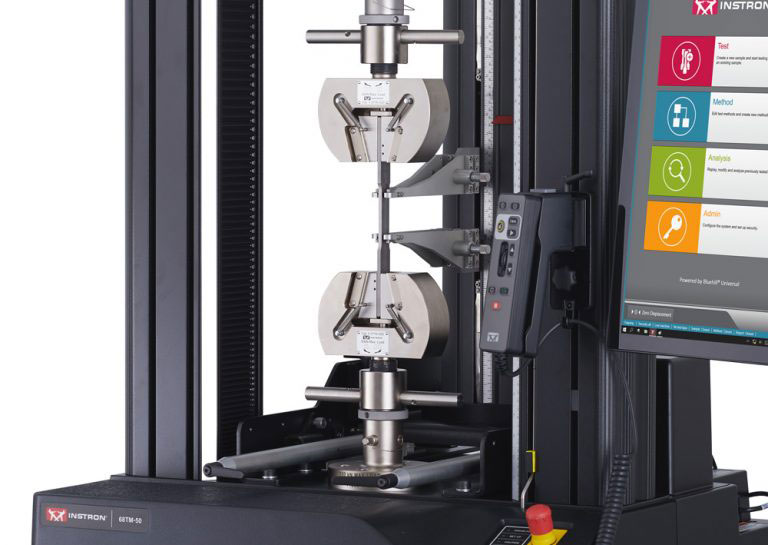

Close-up of manual wedge grips and an automatic contacting extensometer mounted on an Instron 68TM-50 table model universal testing system, with the Bluehill Universal software operator dashboard in view.

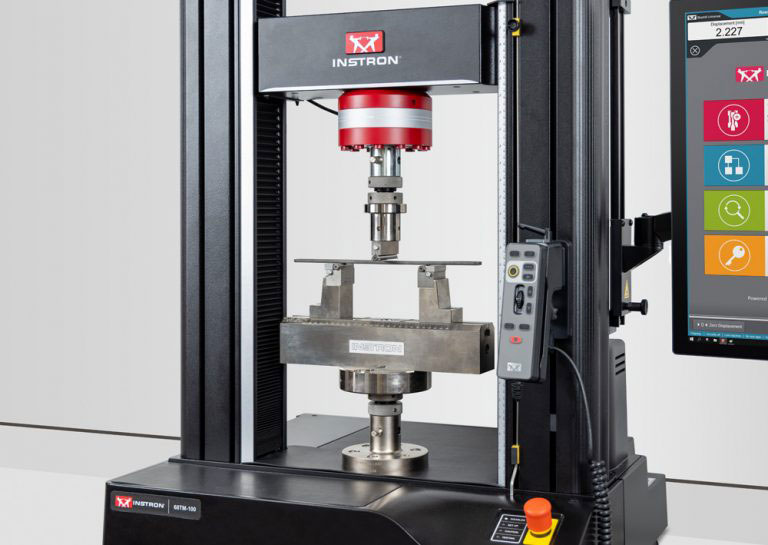

Three-point flexure fixture with a metal test specimen positioned on an Instron 68TM-100 table model universal testing system, with the Bluehill Universal software operator dashboard in view.

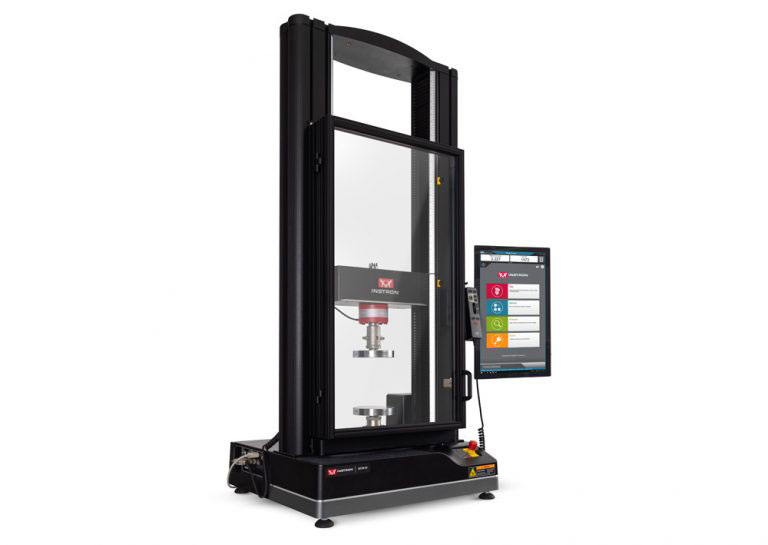

Instron 68TM table model universal testing system enclosed in a clear debris shield for operator protection, with the Bluehill Universal software operator dashboard mounted alongside.

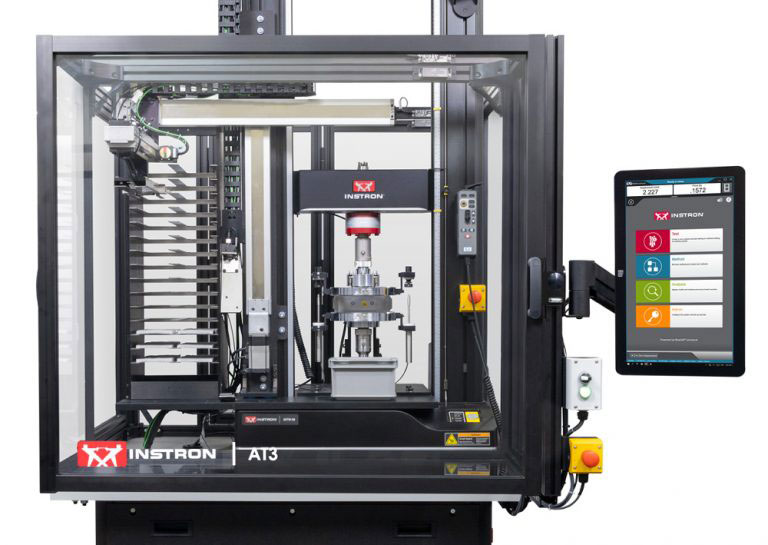

Instron 68TM table model integrated into an AT3 automated testing system with a specimen rack and automated loading actuator, enclosed for unattended automated testing.

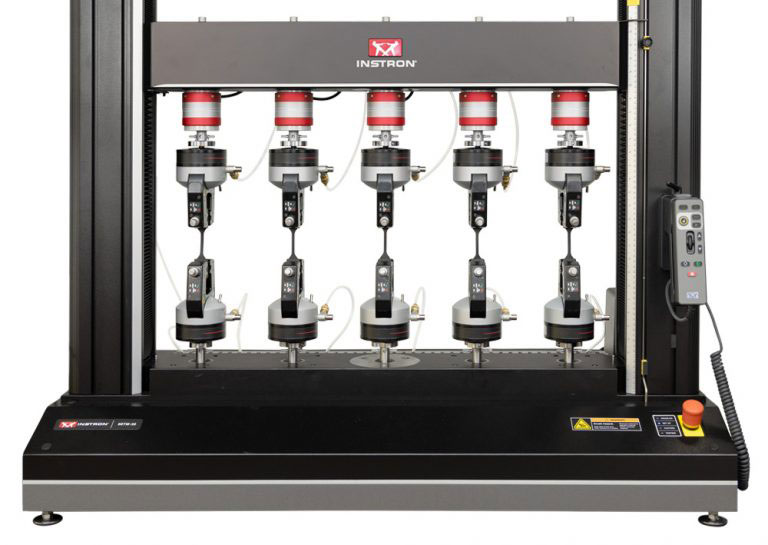

Instron 68TM-30 table model universal testing system configured with five parallel test stations and pneumatic grips for high-throughput testing.

Overview

Precision Performance. Engineered Versatility.

The 6800 Series dual column table model systems are engineered for application versatility — plastics, elastomers, adhesives, textiles, electronics, and medical devices, with higher-capacity models extending into metals and composites. Compatible with a wide range of grips, fixtures, and accessories, including temperature chambers and our full range of extensometry, these frames give your testing program room to grow.

Force capacities up to 100 kN
Available in extra-height and extra-width configurations
Powered by Bluehill® Universal software for accurate, efficient testing
Backed by a global service network supporting more than 30,000 Instron^® systems annually

NEW — 100 kN TABLE MODEL

Compact. Powerful. Ready to Deliver Exceptional Performance.

The 100 kN table model delivers the highest force capacity we've ever offered in a tabletop frame — built for high-strength alloy and composite testing, and among the most versatile universal testing systems we offer.

Standards & Test Types

Test to the Standards Your Industry Requires

Industries

One System. Endless Testing Possibilities.

Operator loading a green plastic dogbone specimen into pneumatic side action tensile grips on a 6800 Series 68TM table model, with an AVE3 non-contact video extensometer positioned for strain measurement.

Plastics

Configure with extensometry and automation options built for high-throughput plastics testing, and add an environmental chamber when your program calls for non-ambient conditions.

Metals

High-force tensile, flexure, and compression testing on metals, with automatic gain adjustment for stable, closed-loop strain control. The new 100 kN table model is well suited for high-strength alloy testing.

Technician positioning a battery pouch cell component between compression platens on a 6800 Series 68TM table model for mechanical compression testing.

Electronics

Add signal conditioning modules to synchronize mechanical test data with continuity, temperature, resistance, and other electrical measurements — for a fuller picture of electronic device performance under load.

Specifications

Compare Models

Not sure which configuration is right for your lab? Use our interactive frame configurator to visualize height and width options as you plan your setup.

Launch Frame Configurator

	68TM-5	68TM-10	68TM-30	68TM-50	68TM-100
Force Capacity	5 kN	10 kN	30 kN	50 kN	100 kN
Crosshead Travel	1163 mm (E1) 1648 mm (E2)	1163 mm (E1) 1648 mm (E2)	1119 mm (E1 F1) 1605 mm (E2 F1) 1066 mm (E1 F2) 1522 mm (E2 F2)	1119 mm (E1) 1605 mm (E2)	1097 mm (E1) 1582 mm (E2)
Vertical Test Space	1234 mm (E1) 1739 mm (E2)	1234 mm (E1) 1739 mm (E2)	1190 mm (E1 F1) 1695 mm (E2 F1) 1137 mm (E1 F2) 1642 mm (E2 F2)	1190 mm (E1) 1695 mm (E2)	1168 mm (E1) 1672 mm (E2)
Horizontal Test Space	420 mm	420 mm	420 mm (F1) 947 mm (F2)	420 mm	420 mm
Maximum Speed	3048 mm/min	2032 mm/min	1016 mm/min	762 mm/min	508 mm/min
Minimum Speed	0.001 mm/min
Maximum Return Speed	3500 mm/min	2100 mm/min	1100 mm/min	800 mm/min	508 mm/min
Position Control Resolution	9.9 nm	4.9 nm	2.6 nm (F1) 2.8 nm (F2)	1.8 nm	2.69 nm
Frame Axial Stiffness	45 kN/mm	50 kN/mm	140 kN/mm (F1) 88 kN/mm (F2)	180 kN/mm	180 kN/mm
Maximum Force at Full Speed	2.5 kN	5 kN	15 kN	25 kN	50 kN
Maximum Speed at Full Force	1524 mm/min	1016 mm/min	508 mm/min	381 mm/min	254 mm/min
Footprint Dimensions (mm) (h × w × d) *	1640 x 760 x 715 (E1) 2170 x 760 x 715 (E2)	1640 x 760 x 715 (E1) 2170 x 760 x 715 (E2)	1640 x 760 x 715 (E1 F1) 2170 x 760 x 715 (E2 F1) 1605 x 1280 x 715 (E1 F2) 2135 x 1280 x 715 (E2 F2)	1640 x 760 x 715 (E1) 2170 x 760 x 715 (E2)	1640 x 760 x 715 (E1) 2170 x 760 x 715 (E2)
Weight	139 kg (E1) 154 kg (E2)	139 kg (E1) 154 kg (E2)	196 kg (E1 F1) 215 kg (E2 F1) 453 kg (E1 F2) 471 kg (E2 F2)	255 kg (E1) 278 kg (E2)	266 kg (E1) 295 kg (E2)
Maximum Power Requirements	1400 VA	1400 VA	1400 VA (F1) 1500 (F2)	1400 VA	1200 VA

Definitions: E1 = standard height; E2 = extra height; F1 = standard width; F2 = extra wide
* The footprint width is for the system only. The Operator Dashboard monitor may add 450 mm to the overall width of the frame.

Accessories

Often Configured With

Three tensile grip types for 68TM table model testing systems: screw side-action grip, mechanical wedge grip, and pneumatic side-action grip.

Tensile Grips

Extensometers

Environmental chamber mounted on a 6800 Series 68TM table model universal testing system.

Environmental Chambers

Torsion Add-On

Annex C.2 Luer cone breakage fixture mounted on a 6800 Series testing system, used for syringe and Luer connector breakage testing in medical device quality control.

Biomedical Test Fixtures

Automated XY stage on a 6800 Series 68TM table model, positioning a printed circuit board array over a flexure fixture for automated bend testing.

Electronics Test Fixtures

AT3 automated testing system with specimen rack loading flexure test specimens onto a 6800 Series 68TM-10 table model for automated plastics flexural testing.

Automation

Grid of 68TM table model accessories including a load cell, pneumatic grip, axial clip-on extensometer, Bluehill software interface, compression platen, and flexure fixture.

View All Accessories

Service & Support

A Team You Can Count On, for the Life of Your System

Calibration

Maintain compliance with industry testing standards and ensure accurate, reliable results with regular calibration services.

Training

Get your team up to speed quickly with operator and engineer-level training, on-site or virtual.

Live Diagnostics

Get help fast with remote diagnostics via Instron Connect, resolving many issues without waiting on a site visit.

Service Agreements

Choose the coverage that fits your lab, from preventive maintenance to full parts and labor — available from day one.

Frequently Asked Questions

What warranty comes with the 6800 Series table model systems?

Every new 68TM system comes standard with a one-year Factory Warranty covering everything on the order associated with the frame, plus our 10-Year Mechanical Systems Warranty — the first of its kind in the materials testing industry — covering key components including the crosshead, columns, guide posts, ball screws, base beam, layshaft assembly, and pulleys and belts. Extended warranty coverage is also available, purchased either at the time of sale or prior to the expiration of the Factory Warranty.

What is the maximum force capacity of the 68TM table model?

Can the 68TM table model meet ISO 6892-1 and ASTM E8/E8M requirements?

Can these systems support Nadcap-aligned testing programs?

What software runs the 68TM table model?

What accessories are compatible with the 68TM table model?

What's the difference between a single column and dual column table model?

Talk to an Instron Expert

Every material, standard, and test method has its own demands. Tell us what you're testing, and one of our applications engineers will help you configure the right frame, load cell, grips, and software for your lab — no guesswork required.

Documentation Library

	68TM-5	68TM-10	68TM-30	68TM-50	68TM-100
Preinstallation Manual
Operator's Guide
3D STEP Files	Find Your Frame

Resources

万能材料试验系统
»
6800 系列万能材料试验系统
»
6800 系列落地式万能材料试验系统

6800 系列落地式万能材料试验系统

6800 系列落地式系统专为日复一日运行严苛测试的实验室而设计，在高达 300 kN 的最大额定容量下提供可靠性能，并享有我们的 10 年机械系统质保。

快速链接

概述

精准性能。卓越多功能性。

6800 系列落地式系统专为金属和复合材料测试的最严苛需求而设计——可在高达 300 kN 的力值下进行拉伸、压缩和弯曲测试。该能力还可扩展至塑料、电子产品、医疗组件及无数其他材料。这些系统兼容数百种夹具和工装，支持多种最常见的 ASTM 和 ISO 测试方法的配置。

多种高度和宽度配置，适应实验室的空间和工作流程
对中性能能够满足 Nadcap 要求，支持航空航天和其他受监管测试项目的认证
搭载 Bluehill^® Universal 软件，实现更快、更简单、更准确的测试
由全球服务网络提供支持，每年为超过 30,000 台 Instron^® 系统提供从安装到维修和校准的支持。

机架工程

高力值。连续测试。

每台 6800 系列落地式机型都围绕高力值测试中最重要的因素进行设计：连续使用下的性能一致性、保护投资的耐用性，以及操作员每天都能舒适工作的测试站。

高力值落地式系统经过加固，可抵御冲击和振动，从而能够在最大额定机架容量下进行连续测试。

每台 6800 系列落地式机型均采用高级材料和专业工程设计，以满足最高性能标准。这种工程设计体现在细节中：密封垫和正在申请专利的气流设计减少了碎屑进入，内部电气和机械硬件安全地远离测试区域，12 mm 金属工作表面经过耐磨涂层处理以提高耐用性。

对耐用性和可靠性的坚定承诺，正是我们为每台 6800 系列系统提供 10 年机械系统质保的原因——这在材料测试行业尚属首创。

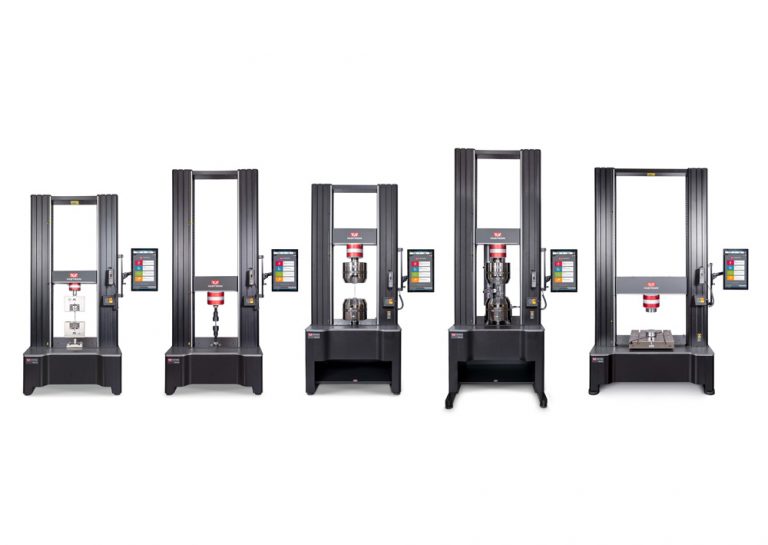

Five Instron 6800 Series floor model universal testing systems shown side by side in a range of frame height, width, base, and fixture configurations.

Lab operator in safety glasses and a yellow sweater loading a tensile specimen into hydraulic wedge grips on an Instron universal testing machine using a hydraulic wedge grip controller, with the AVE3 advanced video extensometer mounted on the left column illuminating the test space in red light

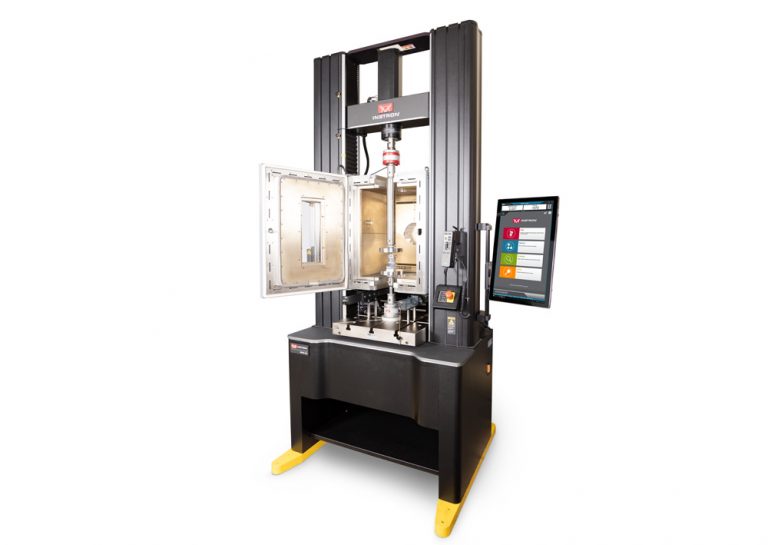

The Instron 68FM universal testing system in a tall base configuration with environmental chamber, torsion add-on, and compression platens — delivering versatile elevated temperature mechanical testing capability for metals, composites, and component testing applications.

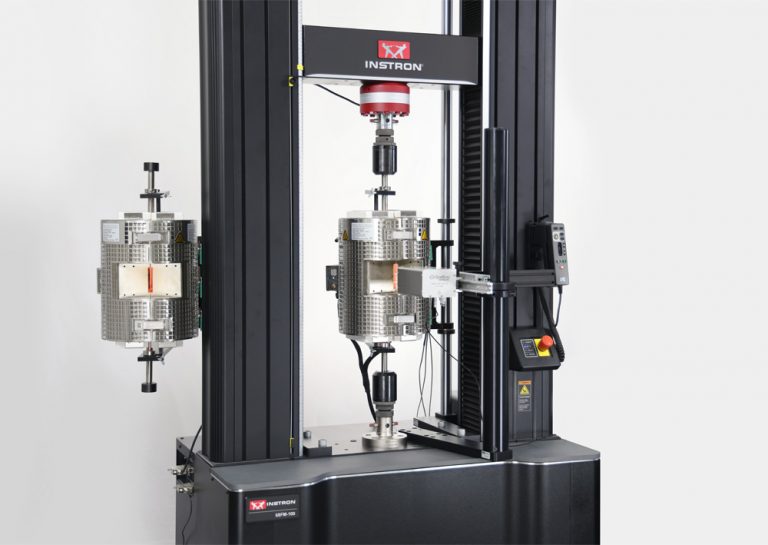

Instron 68FM-100 universal testing system with two high-temperature furnaces mounted on the frame for elevated temperature metals tensile testing.

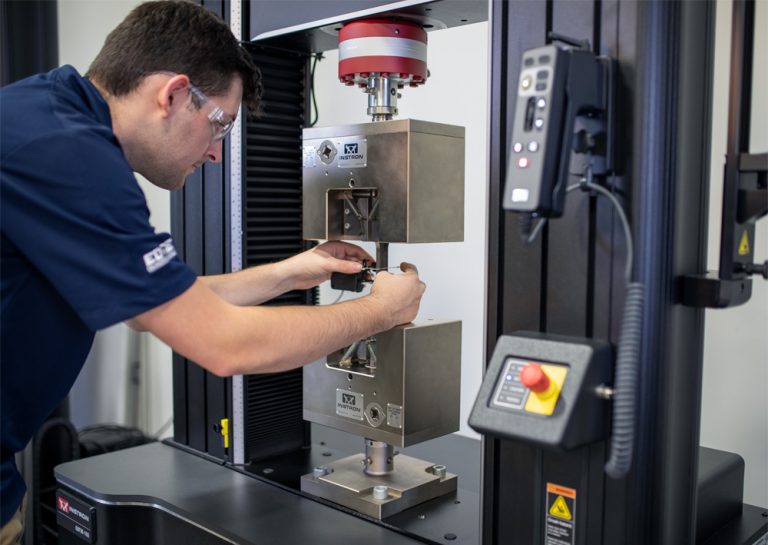

Operator in safety glasses carefully attaching a clip-on extensometer to a metal tensile specimen clamped in Instron wedge grips on a 68FM-100 universal testing machine

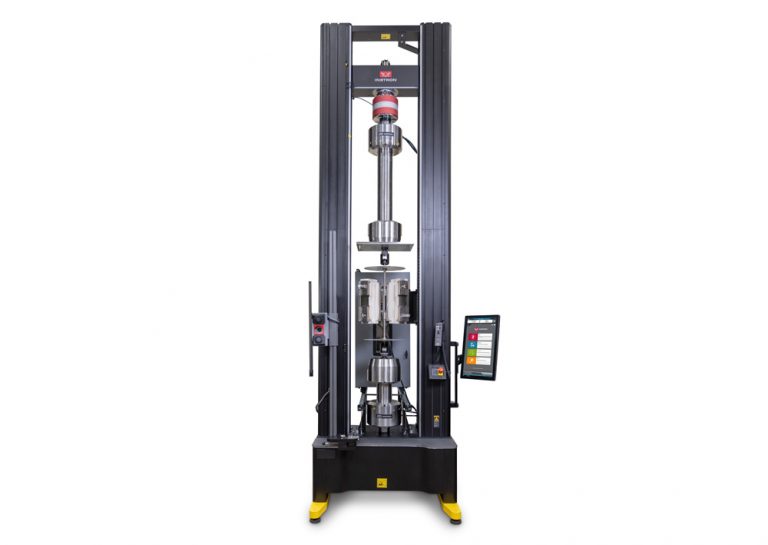

Instron 68FM universal testing system in extra height configuration with an environmental chamber, furnace, hydraulic wedge grips, video extensometer, and AlignPro alignment device mounted in the load string, with Bluehill Universal software.

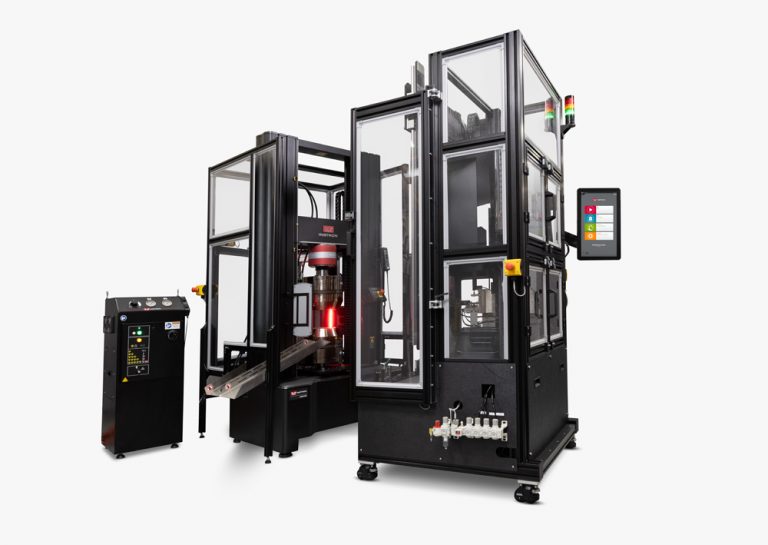

Instron AT3 automated testing system configured with a floor model 6800 Series universal testing machine enclosed in a transparent safety enclosure with automated specimen handling, AVE3 Advanced Video Extensometer illumination visible inside, and Instron Bluehill Universal software visible on the attached Operator Dashboard.

标准

按照行业要求的标准进行测试

美国材料与试验协会

E8/E8M

A370

A615

E21

F606

D3039

D6641

D3410

D2344

国际标准化组织

6892

6892-2

10113

14126

527-4

527-5

14125

14130

行业

专为金属、复合材料及更多材料测试而打造

在 Instron 68FM 万能材料试验机的液压楔形夹具之间进行拉伸断裂的钢筋试样特写，断裂点可见碎屑颗粒

金属

对板材、棒材和棒状试样进行高力值拉伸、弯曲和高温测试，采用闭环应变控制，实现精确、可重复的结果。

复合材料

对中性能满足 Nadcap 要求，夹具兼容多种复合材料测试方法。

配备液压楔形夹具的 Instron 68FM-300 落地式万能材料试验机特写。

塑料及更多

测试塑料、电子产品、医疗组件等——精度达到读数的 ±0.5%，低至载荷传感器容量的 1/1000，这意味着更少的载荷传感器更换。

规格

比较机型

不确定哪种配置适合您的实验室？使用我们的交互式机架配置器，在规划布局时可视化高度和宽度选项。

	68FM-100	68FM-300
力值容量	100 kN	300 kN
横梁行程	1407 mm (E1) 1906 mm (E2)	1359 mm (E1) 1858 mm (E2)
垂直测试空间	1494 mm (E1) 1993 mm (E2)	1446 mm (E1) 1945 mm (E2)
水平测试空间	575 mm (F1)	575 mm (F1) 934 mm (F2)
最大速度	1016 mm/min (单相) 1080 mm/min (三相)	560 mm/min (三相)
最小速度	0.00005 mm/min	0.00005 mm/min
最大返回速度（单相和三相）	1016 mm/min (单相) 1160 mm/min (三相)	640 mm/min (三相)
位置控制分辨率	2.215625 nm	1.140395 nm
机架轴向刚度	300 kN/mm	350 kN/mm
全速下的最大力值	50 kN (单相) 75 kN (三相)	150 kN
满载荷下的最大速度	508 mm/min (单相) 762 mm/min (三相)	280 mm/min (三相)
占地尺寸 (高 × 宽 × 深)*	2287 (B1), 2587 (B2) × 1140 (F1), 1499 (F2) × 786
重量**	799.2 kg (E1) 860.9 kg (E2)	871.5 kg (E1) 947.6 kg (E2)
最大功率要求	3000 VA (单相) 4200 VA (三相)	4200 VA (三相)

* 仅限标准高度和矮底座尺寸。加高 (E2) 选项使总高度增加 499 mm，高底座 (B2) 选项使总高度增加 300 mm。占地宽度仅针对系统本身。操作员面板显示器可能会使机架总宽度增加 500 mm。带有高底座 (B2) 的加高 (E2) 机型还包括稳定器，重量增加 91 kg (200 lb)。

** 高底座变体重量增加 62 kg (136 lb)。加宽 (F2) 变体重量增加 300 kg (661 lb)。

工装附件

常用配置

拉伸夹具

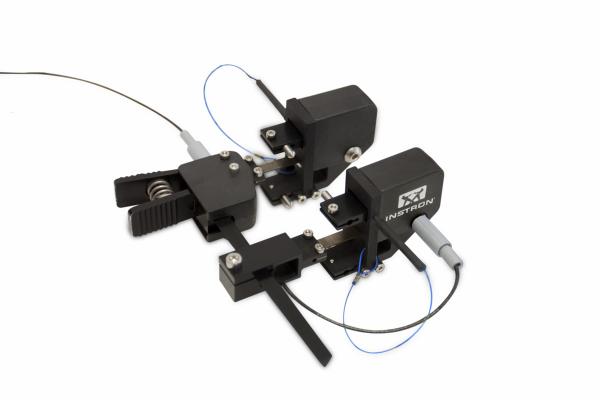

引伸计

环境箱

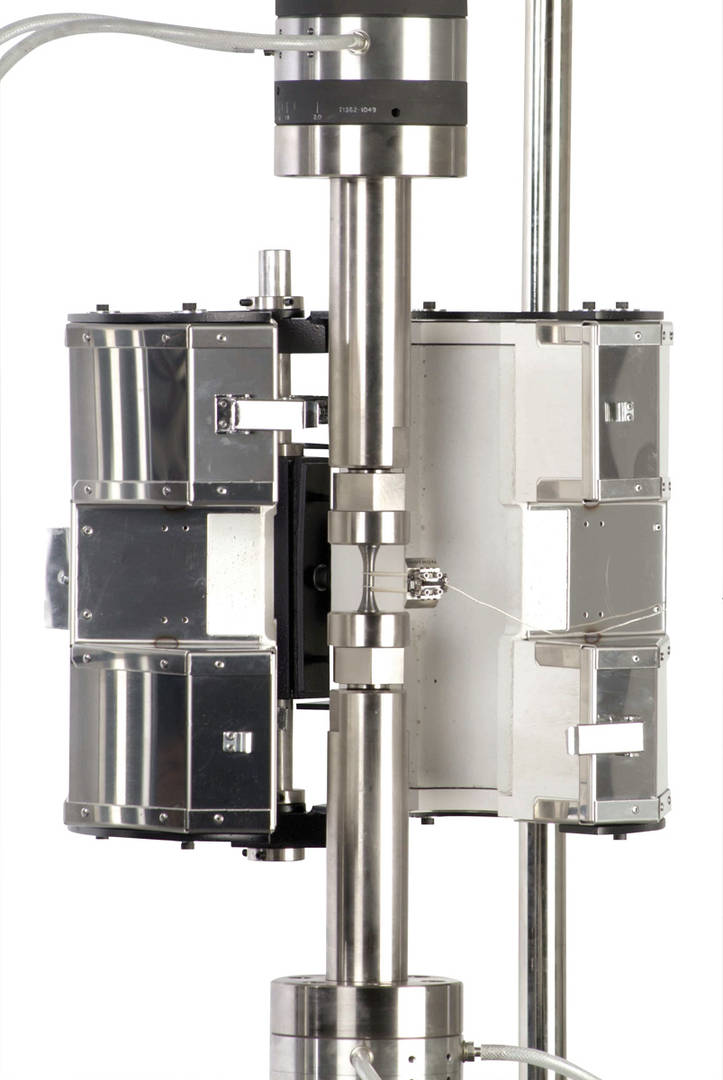

高温炉

复合材料测试工装

碎屑防护罩

在多系统实验室环境中，作为 Instron AT6 自动测试系统的一部分，工业机器人手臂精确地将拉伸试样装载到 Instron 68FM 万能材料试验机的液压楔形夹具中

自动化

Instron 测试附件的六格网格图：100 kN 载荷传感器、10 kN 气动侧动夹具、夹持式引伸计、桌面显示器上的测试软件、压缩压盘和三点弯曲工装

查看所有附件

服务与支持

值得信赖的团队，为您的系统生命周期保驾护航

标定

通过定期的校准服务，保持符合行业测试标准，并确保准确、可靠的结果。

培训

通过现场或虚拟的操作员和工程师级培训，让您的团队快速上手。

实时诊断

通过 Instron Connect 进行远程诊断，快速获得帮助，无需等待现场访问即可解决许多问题。

服务协议

选择适合您实验室的保障范围，从预防性维护到全面的零件和人工服务——从第一天起即可提供。

常见问题

这些系统能否支持符合 Nadcap 标准的测试项目？

可以。6800 系列落地式机型提供的对中性能能够满足 Nadcap 要求，并具有夹具兼容性以支持一系列复合材料测试方法。

6800 系列落地式系统运行什么软件？

6800 系列落地式系统提供什么样的质保？

我可以在高容量落地式机型上测试脆弱或低力值的材料吗？

哪些附件与 6800 系列落地式系统兼容？

6800 系列落地式系统有哪些力值容量可选？

落地式系统有哪些底座高度选项？

咨询英斯特朗专家

每种材料、标准和测试方法都有其独特需求。请告知您的测试对象，我们的应用工程师将协助您为实验室配置合适的机架、载荷传感器、夹具和软件——无需凭空猜测。

资源

测试附件
»
剥离、摩擦和穿刺试验工装
»
摩擦系数工装

摩擦系数工装

目录编号 2810-005

规格

数据表（在新标签页中打开）

常见问题

Close-up of an Instron 68SC universal testing machine with ASTM D1894 / ISO 8295 coefficient of friction fixture with a weighted sled on a blue film specimen laid across the horizontal test platform, with Bluehill Universal software visible on the operator dashboard.

Instron 68SC-5 single column universal testing system configured with a ASTM D1894 / ISO 8295 coefficient of friction fixture and horizontal test platform, with the Bluehill Universal software displaying the test navigation interface.

Close-up of a lab operator's hands connecting a tow line hook to a weighted sled wrapped with a film specimen on a yellow film specimen taped to the horizontal test platform of an Instron coefficient of friction fixture

Two-panel image showing Bluehill Universal software displaying a real-time load vs. peel extension graph with coefficient of friction results on the left, and a film-wrapped weighted sled on a yellow film specimen on the coefficient of friction test platform on the right

概述

Instron^® 2810-005 摩擦系数夹具可根据 ASTM D1894 和 ISO 8295 标准测量塑料薄膜和薄片的静摩擦系数和动摩擦系数。加重滑块在固定的水平工作台上被拉动，同时载荷传感器记录所需的力 — 为您的质量和研发团队提供准确、可重复且值得信赖的摩擦数据。

该夹具使用 Instron 标准的 D 型底座夹具适配器直接安装到您的万能材料试验系统中，因此您可以在现有机架上添加摩擦系数测试，而无需购买专用设备。

优势

灵活测试 — 可将试样安装在滑块、工作台或两者上，以便根据您的具体材料和测试要求调整夹具设置。
立即开始测试 — 随附尼龙和金属牵引线，无需采购额外零件即可准备测试。
利用现有设备 — 适用于大多数标准万能材料试验仪器，保护您在测试设备上的现有投资。

应用

用于质量控制、进料检验和研发的塑料薄膜和薄片摩擦测试
拉伸模式摩擦系数测试（不适用于高速应用）

工作原理

牵引线通过导向滑轮将滑块连接到小量程载荷传感器。随着横梁移动，滑块在工作台上被拉动，载荷传感器在整个测试过程中记录力值：

静摩擦系数根据载荷曲线上的第一个力峰值计算得出
动摩擦系数根据两个定义点之间的平均力计算得出
摩擦系数 = 记录的力 ÷ 滑块质量

规格

规格	详情
标准	ASTM D1894, ISO 8295
工作台描述	矩形金属工作台，具有特定的表面光洁度
工作台宽度	152.4 mm (6.0 in)
工作台长度	514.3 mm (20.25 in)
工作台有效长度	109.5 mm (4.3 in)
滑块描述	包裹 1/8 in (3.2 mm) 厚泡沫垫的金属滑块
滑块宽度	63.5 mm (2.5 in)
滑块长度	63.5 mm (2.5 in)
滑块重量	200 g (7 oz)
随附牵引线	尼龙和金属
载荷传感器连接上接头	包括：Cm 型（1/4 in 卸扣销）、Bm 型（3/16 in 卸扣销）、Om 型（6 mm 卸扣销）
机架安装下接头	Instron 1/2 in 卸扣销（Dm 型）

常见问题 (FAQ)

2810-005 支持哪些测试标准？

Instron 摩擦系数夹具旨在根据 ASTM D1894 和 ISO 8295 标准进行测试，这是测量塑料薄膜和薄片静摩擦系数和动摩擦系数最广泛使用的两个标准。

该夹具是否适用于我现有的测试系统？

我可以在一次设置中测试材料的两面吗？

该夹具是否适用于高速摩擦测试？

什么是摩擦系数测试，为什么它对塑料薄膜很重要？

摩擦系数 (COF) 测试测量一个表面在另一个表面上滑动的难易程度 — 在本例中，即塑料薄膜或薄片在自身或另一种材料上滑动的难易程度。这很重要，因为摩擦力会影响薄膜在实际使用中的表现：摩擦力过大会导致高速包装和制造过程中的堵塞或撕裂，而摩擦力过小则会导致打滑、堆叠稳定性差或产品处理不当。制造商测试 COF 以确保薄膜在包装线、运输和最终应用中表现一致。

静摩擦系数和动摩擦系数有什么区别？

静摩擦系数测量使一个表面相对于另一个表面从静止位置开始移动所需的力 — 本质上是开始滑动前需要克服的阻力。动（或动态）摩擦系数测量在滑动开始后保持表面移动所需的力。静摩擦力通常高于动摩擦力，这两个数值都很重要，原因各异：静摩擦力与薄膜在静止时的表现有关（如在堆叠或卷轴上），而动摩擦力与薄膜在运动时的表现有关（如通过包装设备）。

测试塑料薄膜的摩擦系数需要哪些设备？

您至少需要：一台能够进行受控、恒速水平拉动的万能材料试验系统（或同等机架）；一套摩擦系数夹具，包括一个加重滑块和一个扁平测试台或平板；一个灵敏度足以准确捕捉小力值读数的载荷传感器；以及一根连接滑块和载荷传感器的牵引线。您还需要测试软件来运行测试并计算结果 — Instron 的 Bluehill® Universal 软件包含预置的 ASTM D1894 测试方法，因此您可以直接开始测试，或根据您的特定程序进行自定义。

咨询 Instron 专家。

不确定该夹具是否符合您的测试要求？我们的应用工程师可以帮助您根据测试标准和薄膜或薄片类型匹配合适的夹具。

资源

测试系统
»
结构耐久性测试系统
»
结构耐久性产品
»
Labtronic EVO 控制器

Labtronic EVO^®

立足今日，决策未来

Instron Labtronic EVO® LINK decentralized actuator-level measurement module shown from two angles

Instron Labtronic EVO® CORE controller unit shown in front and isometric views

Instron Labtronic EVO® SAFE safety system enclosure, ISO 13849-1/2 compliant, shown in isometric and front views

Instron Labtronic EVO® 24-10 power distribution and I/O module shown in isometric and front views

Two lab equipment enclosures with glass doors, red frames, and a white top, shown in perspective view (Instron Labtronics EVO).

Labtronic EVO 是一款专为现代伺服液压应用和测试系统设计的模块化、可扩展控制器解决方案，集灵活性、高性能和面向未来的升级能力于一体。它基于分布式架构构建，取代了传统的集中式系统，从而减少了布线，提高了信号质量，并简化了安装。

该平台由五个集成组件组成：

Labtronic EVO CORE（具备 EtherCAT 连接能力的实时控制单元）
Labtronic EVO MAIN（保护外壳）
Labtronic EVO 24-10 / 24-20（具备 I/O 和网络扩展功能的 24 V 电源分配单元）
Labtronic EVO LINK（具备 CAN 总线功能的分布式作动缸级测量与阀门控制单元）
Labtronic EVO SAFE（符合 ISO 13849-1/2 标准的安全系统）

通过将电子设备置于靠近作动缸的位置，Labtronic EVO 实现了更短的模拟路径、更快的设置，并在某些配置下减少高达 80% 的停机时间。向后兼容性和逐步升级选项使其能够无缝集成到现有测试台架中，成为新安装和现代化改造项目的强大平台。

想要了解更多信息？请下载 Labtronic EVO 手册以获取完整的技术详情。

下载手册

直接安装在伺服液压作动缸上的英斯特朗 Labtronic EVO® LINK 模块

主要特点

模块化架构支持可扩展且灵活的测试系统设计
分布式系统设计，通过 EVO LINK 实现作动缸级集成，缩短模拟信号路径
高速 EtherCAT 通信 (10 kHz)，实现确定性实时控制和低延迟数据交换
集成的多功能 EVO LINK 模块，配备测量放大器、阀门控制和 CAN 总线接口 (CAN 2.0 A/B, CAN FD)
混合布线和链式连接，支持多达八个 EVO LINK 模块，简化安装
支持逐步升级，并向后兼容 Labtronic^® 8800ml 系统以实现混合运行
先进的安全系统 (EVO SAFE)，符合 ISO 13849-1/2 性能等级 d (PL d)

应用优势

测试设置时间缩短高达 80%，显著降低停机时间并提高测试效率
得益于分布式电子设备和 EtherCAT 拓扑结构，降低了布线复杂性并加快了安装速度
靠近作动缸的模拟电缆长度更短，从而提高了信号质量和抗干扰能力
灵活且面向未来的系统升级，保护现有投资并允许增量式现代化改造
改造期间干扰极小，因为组件可以与现有系统并行安装
通过混合连接器和简化的系统架构，实现更快的调试和维护
得益于熟悉的软件环境 (RSLabSite^® 2.n) 和向后兼容性，降低了培训需求

想要深入了解？请阅读我们对英斯特朗创新经理 Burkhard Bertemes 的采访，他是 Labtronic EVO 开发背后的推动者。

阅读文章

	Labtronic 8800ml	Labtronic EVO
具备 EtherCAT 的实时性能 (10 kHz)
支持 CAN 总线集成
使用 RSLabSite 2.n
分布式架构设计
显著减少布线和设置时间
逐步升级和混合兼容性
集成的标准化安全系统

常见问题解答

什么是 Labtronic EVO？

Labtronic EVO 是一款用于伺服液压应用的模块化、可扩展测试系统，可简化测试台架电子设备、减少布线并实现快速升级。它结合了分布式架构、现代总线技术 (EtherCAT) 和向后兼容性，为新安装和改造提供了灵活的平台。

Labtronic EVO 系统由哪些组件组成？

该系统由五个核心组件组成：

Labtronic EVO CORE – 具备多达八个控制通道和 EtherCAT 接口的中央控制器
Labtronic EVO MAIN – 可容纳多达三个 CORE 单元和一台 UPS 的保护外壳
Labtronic EVO 24-10 / 24-20 – 具备集成 I/O 和 EtherCAT 交换机的 24 V 电源分配单元
Labtronic EVO LINK – 用于测量和阀门控制的分布式作动缸级模块
Labtronic EVO SAFE – 符合 ISO 13849-1/2 性能等级 d 的安全系统

它们共同构成了一个分布式、高性能的测试系统。

Labtronic EVO 解决了什么问题？

分布式架构如何提高性能？

Labtronic EVO LINK 模块有何特别之处？

可以实现多少停机时间的减少？

升级或改造现有系统有多容易？

Labtronic EVO 是否与现有系统兼容？

使用了哪些通信和总线技术？

Labtronic EVO 如何支持系统的长期演进？

资源

完整的 Labtronic EVO® 产品系列，包括排列在一起的 LINK、MAIN、CORE、24-10 和 24-20 模块

测试附件
»
引伸计
»
双轴和平均轴向夹持式引伸计

Instron^® 双轴和平均轴向夹持式引伸计通常用于测试先进复合材料、硬质塑料和金属。在所有这些引伸计中，平均轴向应变是根据试样两侧的独立应变测量值确定的。使用平均轴向应变可以纠正由于对中不良引起的任何试样弯曲，从而获得一致且准确的模量测定。

通过集成横向应变传感器，该引伸计可以同时测量平均轴向和横向应变，从而确定泊松比和面内剪切应变。这些引伸计采用坚固的设计，可在苛刻条件下提供可靠的操作，并可用于 -200°C 至 +200°C (-328°F 至 +392°F) 的温度范围。

这些引伸计符合 ASTM E83 B-1、ISO 9513 0.5 级和 ISO 527（附录 C）的校准要求。

Averaging axial clip-on extensometer for composites testing

Biaxial extensometer testing a plastic specimen

双轴夹持式引伸计

单路平均轴向应变输出型号

轴向标距	轴向应变	目录编号
25 mm	-2% 至 +5%	2650-561
50 mm	-1% 至 +2.5%	2650-563
1 in	-2% 至 +5%	2650-565
2 in	-1% 至 +2.5%	2650-567

两路独立轴向应变输出型号

轴向标距	轴向应变	目录编号
25 mm	-2% 至 +5%	2650-571
50 mm	-1% 至 +2.5%	2650-573

查看数据表

Biaxial extensometer with advanced hydraulic wedge grips

平均轴向夹持式引伸计

平均轴向夹持式引伸计测量试样相对两侧的轴向应变。这些型号提供单路平均轴向应变输出。

轴向标距	轴向应变	目录编号
25 mm	-2% 至 +5%	2650-560
1 in	-2% 至 +5%	2650-564

查看数据表

不确定哪种引伸计适合您的应用？

咨询我们的应用专家

测试附件
»
环境试验箱和高温炉
»
高温炉
»
疲劳测试系统的炉体测试

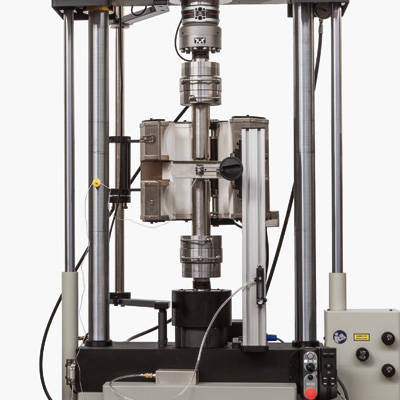

Instron 的疲劳测试系统高温炉附件支持高达 1000°C 的空气环境高温测试，包括低周疲劳、高温拉伸和反向轴向应力应用。标准配置包括带侧入式引伸计端口的三段式对开管式炉，以及额定温度达 1050°C 的液压反向应力拉杆。对于超出标准温度范围或尺寸的测试要求，Instron 工程解决方案小组 (Engineered Solutions Group) 可开发定制配置以满足您的特定需求。

1000°C 三段式对开管式炉

目录编号（多种）

该三段式对开管式炉专为低周疲劳测试设计，具有耐用的嵌入式加热元件、高效隔热层和侧入式引伸计端口。

相关附件
描述	目录编号
炉温控制器和软件	3117-301

更多信息

液压反向应力拉杆

目录编号 3117-501

专为高温低周疲劳应用、高温拉伸测试和其他反向轴向应力应用而设计。

规格
最大压力	130 bar
最高工作温度	1050°C (1922°F)

相关附件
描述	目录编号
电动泵	3117-503

联系我们

引伸计

测试附件
»
引伸计

引伸计是材料测试中用于测量试样在施加载荷下的变形（应变）的精密仪器。它检测标距（试样上两个参考点之间的定义距离）的微小变化，并将该位移转换为应变数据。引伸计用于拉伸、压缩和弯曲测试，以生成准确的应力-应变曲线，并确定杨氏模量、屈服强度和断裂延伸率等机械性能。

产品快速链接

非接触视频式自动接触式夹持式长行程高温型其他

选择合适的引伸计

选择合适的引伸计取决于您的材料、试样几何形状、测试标准和通量目标。Instron 提供的三种主要类型各具优势——请参考以下指南以确定最适合您应用的方案。

最常见

夹持式引伸计

通过刀口或摆臂直接夹在试样上的机械式引伸计。它们通过应变计或 LVDT 传感器检测标距变化来测量应变。

最适用于

低通量测试 | 泊松比 | 高温 | 刚性材料

关键考量因素

在宽应变范围内具有高精度
适用于标准扁平及圆形试样
对于低通量实验室具有成本效益
可能需要在试样断裂前取下以避免损坏
不适用于极薄或脆弱的试样

前往夹持式引伸计

自动化

自动接触式引伸计

一种电动引伸计，可自动安装到试样上并从试样上释放，从而实现高通量测试，无需在试样之间进行手动操作。

最适用于

高通量 | 自动测试系统 | 轴向和横向

关键考量因素

消除手动安装——减少操作员疲劳和误差
可选断裂前自动脱离
在所有试样上保持一致的定位
与夹持式相比，在测试系统之间移动较不便
不兼容环境箱

前往自动接触式

最通用

非接触式引伸计

视频引伸计是基于摄像头的系统，通过光学方式跟踪试样表面的标距标记或对比特征，在没有任何物理接触的情况下测量应变。

最适用于

高通量 | 几乎任何材料 | 高温 | 二维应变映射 | 轴向和平均横向 | 闭环应变控制 | r 值

关键考量因素

无接触——对试样行为无影响
单一设备适用于几乎任何材料
可同时测量轴向和横向应变
需要标距标记与试样之间有良好的对比度

前往非接触式

快速选择指南

如果您的要求是……	推荐的引伸计类型
测试夹持式引伸计会损坏的薄膜或易碎材料	视频引伸计
操作员参与度极低的高通量自动测试单元	自动接触式或视频引伸计
同时测量轴向和横向应变	自动接触式或视频引伸计
预算有限，且对标准试样有中等通量要求	夹持式引伸计
会发生爆炸性断裂的试样（即复合材料）	视频引伸计
符合 ASTM 或 ISO 标准	请参阅下方的常见问题解答

为您的测试寻找合适的引伸计

非接触视频式自动接触式夹持式长行程高温型其他

非接触式视频引伸计

视频引伸计是一种基于摄像头的引伸计，通过光学方式跟踪试样表面的标距标记或对比特征，在无物理接触的情况下测量应变。视频引伸计能够测量几乎任何材料的应变，特别适用于柔软、脆弱或高柔韧性的材料，在这些材料中，接触会影响试样的行为或损坏设备。

通用标准

ISO 527-2 | ASTM D638 | ISO 37 | ISO 178 | ASTM D882 | ASTM D412 | ISO 6892-1 | ASTM E8/E8M | ASTM A370 | ASTM E345 | ASTM D3039 | ISO 527-4 | ISO 527-5

材料与行业

塑料 | 金属 | 复合材料 | 薄膜 | 箔材 | 软组织 | 电动汽车电池

可用型号

用于万能材料试验系统

AVE3 高级视频引伸计

Instron 适用于万能材料试验机的最高性能视频引伸计，专为要求严苛的应用和需要最高水平准确度及重复性的先进材料研究而设计。

特点与功能

正在申请专利的 CDAT 气流技术，精度提升高达 5 倍
支持闭环应变控制
单点或可选平均横向应变测量
具备数字图像相关 (DIC) 功能，用于全场应变和位移映射
500 Hz 数据采集率

AVE3

用于万能材料试验系统

Instron SVE3 video extensometer mounted on a universal testing system measuring strain on a thin metallic specimen held between two wedge-action grips

SVE3 标准视频引伸计

Instron 适用于万能材料试验机的标准视频引伸计，为日常材料测试和研究应用提供可靠、准确的非接触式应变测量。

特点与功能

专利交叉偏振照明技术减少了光照波动带来的误差
板载测量技术实时处理数据
允许在常温、高温和低温下进行测试
200 Hz 数据采集率
不支持应变控制、横向应变或数字图像相关 (DIC)

SVE3

AutoX750 Automatic Contacting Extensometer

自动接触式引伸计

自动接触式引伸计是一种电动应变测量设备，可在软件控制下自动安装到试样上或从试样上脱离，从而消除测试之间的手动操作。它可以配置为在整个断裂过程中保持在试样上，或者在失效前缩回，在测试需要时保护传感器。适用于高通量生产测试和自动化测试单元，在这些环境中，一致性、操作员安全和循环时间至关重要。

通用标准

材料与行业

塑料 | 金属 | 复合材料 | 弹性体

可用型号

用于万能材料试验系统

AutoX750 轴向自动接触式引伸计

Instron 适用于万能材料试验机和静态液压测试系统的自动接触式引伸计，为高通量金属、塑料和复合材料测试提供高精度轴向应变测量及自动标距定位。

特点与功能

自动臂安装和标距定位消除了试样之间的手动设置
引伸计臂可在整个失效过程中保持在试样上，或配置为预先脱离
闭环应变控制符合 ISO 6892-1 方法 A1 和 ASTM E8 方法 B
满足 ISO 9513、ASTM E83 和 ISO 527-1 的精度要求

AutoX750

用于万能材料试验系统

Thin metallic specimen secured in wedge-action grips on an Instron universal testing system with the Instron AutoXBiax extensometer attached for biaxial strain measurement during tensile testing

AutoXBiax 双轴自动接触式引伸计

Instron 适用于万能材料试验机的自动双轴接触式引伸计，结合了 AutoX750 的所有功能以及同步横向应变测量——能够在单次测试中获取轴向应变和塑性应变比（r 值）。

特点与功能

包含 AutoX750 的所有功能，外加：
同步轴向和横向应变测量——无需单独的横向引伸计
自动对中功能通过定位在标距中心来提高重复性
根据 ISO 10113、ASTM E517 和 JIS Z 2254 测定金属薄板的塑性应变比（r 值）

AutoXBiax

夹持式引伸计

夹持式引伸计通过弹簧加载的刀口直接安装在试样上，为各种材料和测试类型的应变测量提供精确且具有成本效益的解决方案。Instron 的夹持式系列涵盖静态和动态轴向、平均、双轴和横向配置——涵盖从常规静态拉伸测试到高循环疲劳、压缩、弯曲以及需要同步多轴应变测量的全面材料表征。

通用标准

ASTM D638 | ISO 604 | ISO 178 | ISO 527-2 | ASTM E8/E8M | ISO 6892-1 | ASTM D3039

材料与行业

塑料 | 金属 | 复合材料

夹持式引伸计类型

用于万能材料试验系统

Static Axial Clip On Extensometer Testing Metal Round Specimen

静态轴向夹持式引伸计

Instron 适用于静态拉伸、压缩和弯曲测试的标准夹持式引伸计，根据 ISO 6892-1、ASTM E8 和 ISO 527 对金属、刚性塑料和复合材料提供准确的轴向应变测量。

静态轴向

适用于动态和万能材料试验机

2620 Series Dynamic Axial Clip-On Extensometer

动态轴向夹持式引伸计

Instron 适用于循环和疲劳测试应用的夹持式引伸计，根据 ASTM E606 和 ISO 12106 在高循环次数下提供稳定且准确的轴向应变测量。

动态轴向

用于万能材料试验系统

平均轴向和双轴夹持式引伸计

Instron 适用于金属、复合材料和刚性塑料拉伸及压缩测试的平均和双轴夹持式引伸计，提供平均轴向应变测量，用于精确测定模量和泊松比。

平均与双轴

用于万能材料试验系统

横向夹持式引伸计

Instron 适用于拉伸测试的横向夹持式引伸计，根据 ASTM E132 和 ISO 527 提供垂直于加载轴的准确横向应变测量，用于泊松比测定。

横向

长行程引伸计

用于万能材料试验系统

长行程引伸计旨在测量极大位移范围内的应变，适用于在断裂前发生显著延伸的材料，如橡胶和其他弹性体。在标准夹持式引伸计达到其最大行程极限的情况下，长行程设计可在整个测试过程中保持准确的应变测量。

高温引伸计

用于万能材料试验系统

高温引伸计专为在高温炉和环境箱内使用而设计，用于测量在高达 1200°C 的高温下测试的试样应变。陶瓷探针将热试样的位移传输到位于加热区外的传感器，从而保护测量精度。

其他引伸计

用于万能材料试验系统

压缩位移计（LVDT）

Instron 基于 LVDT 的挠度计，用于压缩性能测试，根据 ISO 604 和 ASTM D695 在塑料、泡沫和复合材料上提供独立于机器柔量的准确试样挠度测量。

LVDT

用于万能材料试验系统

弯曲挠度仪

Instron 弯曲挠度计是一种弹簧加载柱塞，与夹持式、自动接触式或视频引伸计配合使用，根据 ISO 178 和 ASTM D790 在三点和四点弯曲测试期间测量试样挠度。

弯曲挠度计

用于万能材料试验系统

COD 规

Instron COD 规用于断裂力学测试，根据 BS 7448、ASTM E399 和 ASTM E1820 在金属和结构合金上提供准确的裂纹开口位移，用于断裂韧性测定。

COD 引伸计

用于万能材料试验系统

粘结式应变计适配器

Instron 粘接式应变计适配器用于基于应变计的测试，使标准电阻应变计能够直接与 Instron 信号调节和数据采集硬件集成。

适配器

为何选择 Instron

Instron 设计和制造材料测试设备已有 80 多年的历史，其引伸计的开发和制造均在内部完成，遵循与我们客户测试相同的标准。我们的工程师是 ASTM 和 ISO 标准委员会的活跃成员，这使我们能够直接洞察不断变化的测试要求，并确保我们的设备从第一天起就能满足这些要求。

凭借材料测试行业中规模最大的服务和校准机构之一，我们在每个阶段为客户提供支持——从安装和培训到持续的验证和重新校准。这就是为什么超过 96% 的财富 100 强公司在其测试实验室中信任 Instron 设备的原因。

常见问题 (FAQ)

Instron 针对我的测试标准推荐哪种引伸计？

下表列出了 Instron 通常针对常见测试标准推荐的引伸计类型。这些推荐旨在作为一个起点——最适合您应用的引伸计还将取决于通量目标、实验室设置和试样几何形状等因素。如果您想获得更量身定制的建议，请咨询我们的应用专家。

标准	应用	推荐引伸计
ISO 6892-1	常温下金属的拉伸测试	推荐：视频或自动接触式引伸计可接受：夹持式引伸计
ISO 6892-2 ASTM E21	高温下金属的拉伸测试	推荐：高温引伸计
ASTM E8/E8M	金属材料的拉伸测试	推荐：视频或自动接触式引伸计可接受：夹持式引伸计
ISO 12135 ASTM E399	金属的断裂韧性	推荐：裂纹开口位移规
ISO 527-2 ASTM D638	塑料的拉伸性能	推荐：视频或自动接触式引伸计可接受：夹持式引伸计如果测试泊松比，则需要横向或双轴夹持式引伸计。
ISO 178 ASTM D790	塑料的弯曲性能	推荐：视频或自动接触式引伸计可接受：夹持式引伸计上述列出的每种引伸计在此测试中必须与弯曲挠度计配合使用。
ASTM D3039	聚合物基复合材料的拉伸性能	推荐：视频引伸计可接受：夹持式引伸计或应变计如果测试泊松比，则需要横向或双轴夹持式引伸计。
ISO 37 ASTM D412	橡胶和弹性体的拉伸性能	推荐：视频引伸计可接受：长行程引伸计

有关单个测试标准和引伸计要求的更多详情，请浏览 Instron 的 ASTM 和 ISO 标准指南库。

何时使用引伸计？

每当需要精确的应变测量，且无法仅通过横梁位移可靠推断时，都应使用引伸计。横梁位移包括来自机器柔量、夹具就位和加载链挠度的贡献——所有这些都可能显著高估真实的试样应变，特别是在刚性材料或低应变值下。引伸计对于确定弹性模量、屈服强度和其他应变相关性能至关重要，并且是大多数材料测试标准（包括 ISO 6892-1、ASTM E8/E8M 和 ISO 527）所要求的。作为一般规则，如果您的测试结果取决于准确的应力-应变曲线，则应使用引伸计。

什么是标距，我该如何选择正确的标距？

我可以让引伸计在试样上一直保持到断裂吗？

是否在断裂前取下引伸计取决于材料及其失效方式。对于具有逐渐失效特征的延性材料，引伸计通常可以保持到断裂。对于会发生爆炸性失效的脆性或高强度材料，断裂时释放的能量可能会损坏设备——在这些情况下，建议在失效前取下。对于标准夹持式引伸计，这通常需要暂停测试以手动取下设备，然后再继续。 AutoX750 和 AutoXBiax 可以配置为在定义的阈值处自动缩回，从而无需中断测试，而视频引伸计无需取下，因为它们与试样没有物理接触。

测试橡胶或弹性体需要什么引伸计？

橡胶和弹性体会发生非常大的变形——通常为 500–1000% 的应变——由于行程范围有限，这排除了大多数标准夹持式引伸计。对于这些材料，视频引伸计是热门选择，它通过光学方式跟踪涂在试样表面的两个点，无物理接触，对材料行为无影响，且直到断裂都没有传感器损坏的风险。Instron 的 XL 长行程引伸计也是一个可行的选择，提供高达 750 mm 的机械行程，尽管与视频引伸计提供的灵活性和测量范围相比，它是一个更直接的解决方案。这两种方法都符合 ISO 37 和 ASTM D412 对硫化橡胶和弹性体拉伸测试的要求。

引伸计是如何校准的，我需要什么精度等级？

引伸计根据 ISO 9513（国际）或 ASTM E83（美国）进行校准和分类，这些标准定义了精度等级——如 0.5 级、1 级和 2 级——规定了整个测量范围内的允许误差。您的测试所需的等级通常由相关的材料测试标准规定。例如，ISO 6892-1 在大多数应用中要求 1 级或更高。Instron 引伸计随附可追溯至国家标准的校准证书，并提供重新校准服务以保持持续合规。

轴向引伸计和横向引伸计有什么区别？

轴向引伸计沿加载轴测量应变——这是拉伸或压缩测试中的主要变形方向。横向引伸计测量垂直于加载轴的应变，捕捉试样拉伸时宽度或直径的减小。轴向和横向测量结合使用，可以计算泊松比——即横向应变与轴向应变的比值。Instron 提供了几种在单次测试中同时捕捉这两者的方法：专用的横向夹持式引伸计与轴向设备配对、双轴和平均夹持式配置、AutoXBiax 自动接触式引伸计以及 AVE3 视频引伸计，后者可以通过光学方式测量轴向和横向应变，而无需与试样进行任何物理接触。

什么是自动接触式引伸计，我应该在什么时候使用它？

自动接触式引伸计在软件控制下自动安装到试样上并从试样上脱离，消除了测试之间的手动操作。它是高通量生产测试环境和自动化测试单元的理想选择，在这些环境中，最大限度地缩短循环时间、减少操作员变异性以及保持一致的标距定位是首要任务。Instron 的 AutoX750 和 AutoXBiax 与广泛的万能材料试验机和静态液压测试系统兼容，并与 Bluehill 软件完全集成，实现无缝测试控制。

一个引伸计可以用于多种标距和材料吗？

这取决于引伸计类型。夹持式引伸计通常固定在特定的标距上——根据多种标准或试样几何形状进行测试的实验室通常需要为每个标距配备单独的设备。视频引伸计是最灵活的选择，能够在不更换任何硬件的情况下测量各种标距、延伸率和材料类型——该设备通过光学方式跟踪直接涂在试样表面的两个点，因此标距仅由点的位置决定。AutoX750 支持在其行程范围内的自动标距定位，非常适合测试各种试样尺寸且无需在测试之间进行手动调整的实验室。

应变计和引伸计有什么区别？

这两种设备都测量应变，但它们的工作方式根本不同。应变计是一个直接粘接在试样表面的微小电阻元件——随着材料变形，应变计也随之变形，从而使其电阻与应变成比例地变化。正确的安装需要熟练的技术人员：表面处理、精确的粘合剂涂抹和正确的接线对于获得可靠数据都至关重要。引伸计是一种独立的仪器，通过机械接触或光学跟踪来测量试样上两个定义点之间距离的变化。

应变计非常适合测量结构或复杂几何形状上特定点的应变。然而，引伸计是材料测试的标准选择，在材料测试中，需要定义的标距、测试之间的简便设置以及符合 ISO 9513 和 ASTM E83 等测试标准——而不需要应变计所要求的准备时间或专业知识。

常见的引伸计误差有哪些？

引伸计误差最常见的来源包括错误的标距设置、试样上不一致的刀口放置以及测试期间接触点的滑动——所有这些都会给应变测量带来变异性。对于夹持式引伸计，夹紧力不足或过大会导致设备滑动或影响试样的行为。引伸计与加载轴之间的对中不良会引入弯曲误差，特别是在压缩测试中——平均引伸计专门设计用于补偿这一点。环境条件，特别是试样附近的温度波动和气流，会影响图像稳定性并给视频引伸计测量带来误差。Instron 的 AVE3 视频引伸计采用了集成照明和气流管理技术，旨在减少这些变量对测量精度的影响。定期根据 ISO 9513 或 ASTM E83 进行校准是识别和纠正系统误差最有效的方法。

引伸计测量的是真实应变还是工程应变？

引伸计测量的是工程应变——即标距的变化量除以原始标距。工程应变是大多数材料测试标准（包括 ISO 6892-1 和 ASTM E8/E8M）要求的标准输出，对于大多数变形相对较小的材料测试应用来说已经足够。如果需要，可以从后处理中的工程应变值计算出真实应变，真实应变考虑了试样变形时不断变化的标距。对于大变形测试——如弹性体或高延性金属——工程应变和真实应变之间的差异变得更加显著，在解释结果时应予以考虑。

不确定哪种引伸计适合您的应用？

咨询我们的应用专家

SVE3 标准视频拉伸计

用于常规测试的非接触式应变测量

SVE3 标准视频引伸计是专为常规材料测试设计的非接触式应变测量解决方案。它可以配置为满足 ISO 9513 1 级以及 ASTM E83 B-1* 和 B-2 级要求，并支持涉及弹性体、塑料、薄膜和金属的各种标准应用。

凭借多种视野镜头选项，SVE3 可轻松适应不同的标距、伸长范围、试样几何形状和测试环境。通过消除与试样的物理接触，它消除了常见的误差源，如打滑、操作员影响和断裂损伤，从而在不同实验室之间提供更一致的结果。

虽然 AVE3 是英斯特朗针对苛刻应用推出的最先进视频引伸计，但 SVE3 基于共享的核心平台构建，并采用了针对标准应变测量要求和常规测试工作流程优化的精选功能集。

¹ 适用于大于 30 mm 的标距

主要优势

非接触式应变测量消除了打滑、操作员影响和试样损坏
专为日常测试设计，在不同实验室之间提供一致、可重复的结果
灵活的镜头选项支持广泛的标距和伸长率
在环境和温控测试中表现可靠
无缝集成的 Bluehill^® Universal 实时数据处理

应用范围

材料：弹性体、塑料、薄膜和金属

加载类型：拉伸、压缩和弯曲

标准：ASTM D412、ISO 37、ASTM D638、ISO 6892、ASTM E8/E8M 等

测试环境：常温、高温和低温条件

系统兼容性：几乎适用于任何英斯特朗测试系统

SVE3 与 AVE3 对比

标准与先进视频引伸计

	SVE3 标准视频引伸计	AVE3 高级视频引伸计
镜头 - 4 种视野选项工厂配置、自动识别的镜头可确保快速设置和一致的应变测量。
专利动态交叉偏振照明自动优化照明，实现清晰、可靠的试样标记跟踪。
CDAT 气流技术（专利申请中）减少环境干扰，提高测量精度和数据稳定性。
应变速率控制支持符合 ISO 6892 和 ASTM E8/E8M 的闭环应变控制。
横向功能单点横向应变或平均横向应变 — 推荐用于根据 ISO 10113 和 ASTM E517 进行的 r 值测定
数字图像相关 (DIC) 在软件中记录图像，以获得与 Bluehill^® Universal 测试数据同步的试样全场应变图
数据采集频率高速数据采集可确保动态测试期间的精确应变测量。	200 Hz	500 Hz

如果您的测试需要先进的控制、更高的数据采集频率或更高的精度，英斯特朗建议使用 AVE3 高级视频引伸计。

了解 AVE3

常见问题 (FAQ)

SVE3 可用于哪些类型的材料？

SVE3 常用于测量弹性体、塑料、薄膜和金属的应变，适用于各种常规实验室测试。

SVE3 符合哪些测试标准？

SVE3 和 AVE3 有什么区别？

AVE3 高级视频引伸计专为最苛刻的应变测量应用而设计，而 SVE3 标准视频引伸计则针对日常测试需求进行了优化。

与 SVE3 相比，AVE3 提供了多项先进功能。其中包括正在申请专利的 CDAT 气流技术，该技术可最大限度地减少环境干扰，从而提高测量精度和重复性，并支持闭环应变控制以满足 ISO 6892 和 ASTM E8/E8M 测试要求。AVE3 还提供更高的数据采集频率，使其更适合动态测试和先进材料研究。

SVE3 为常规应用提供可靠的非接触式应变测量，而当测试条件、标准合规性或材料行为要求最高水平的性能和控制时，AVE3 是首选。

非接触式视频引伸计有哪些优势？

使用 SVE3 可以进行哪些类型的测试？

SVE3 可以用于温控测试吗？

SVE3 有哪些镜头选项？

SVE3 提供多种视野镜头，使其能够适应不同的试样尺寸、标距和伸长范围，而无需更换引伸计类型。

可选镜头：

35 mm（窄视野）
适用于金属、刚性或填充塑料等低应变材料。
16 mm（标准视野）
适用于塑料、金属、金属板材和箔材等材料。
6 mm（超宽视野）和 9 mm（宽视野）
适用于橡胶、弹性体、
薄膜和某些塑料等高伸长率材料。

了解 SVE3 如何优化您的应变测量

预约演示

资源

测试附件
»
AVE3 高级视频拉伸仪
»
可靠的应变测量 —— 无需接触

可靠的应变测量 —— 无需接触

非接触式引伸计为实验室提供了一种更快速、更安全且高度通用的应变采集方式，同时仍能满足当今测试标准严格的精度要求。对于希望简化工作流程并减少设备操作的实验室而言，它是夹持式引伸计的可靠现代替代方案。

转向非接触式

符合标准的夹持式引伸计替代方案

夹持式引伸计因其可靠性而仍被广泛使用。但许多实验室现在选择非接触式解决方案，因为它们在提供同等标准合规性的同时，还具有显著的工作流优势。

该 AVE3 高级视频引伸计符合 ISO 9513 和 ASTM E83 要求，使其成为大多数测试程序中夹持式引伸计的完全合规替代品。

您无需牺牲精度 —— 您只是简化了实现精度的方式。

“AVE3 无需为每个标距管理单独的接触式引伸计，从而简化了我们的工作流程……帮助我们缩短了周转时间，提高了测试速度，并为客户提供了更具竞争力的价格。”

阅读完整案例研究

为什么实验室对转向非接触式充满信心

单一设备即可实现广泛量程

支持从小到大的标距、从低到高的伸长率，以及包括塑料、金属、复合材料、生物材料和薄膜在内的多种材料。

符合全球标准

单一设备即可满足 ISO 9513 和 ASTM E83 要求，减少了对多个夹持式设备的需求。

试样断裂全过程安全

由于 AVE3 从不接触试样，因此它可以全程测量应变直至断裂，而无设备损坏风险。

更快速、无接触的应变测量

无需安装、无需对齐、无需拆卸 —— 只需标记试样即可运行测试。

低维护

无刀口、无磨损表面，且无需管理运动部件。

为什么选择 AVE3

AVE3 高级视频引伸计提供实验室所需的精度，将非接触式测量的灵活性与扩展的应变可视化和分析功能相结合。

用于拉伸、压缩和弯曲测试的微米级应变测量

用于高速测试应用的500 Hz 实时应变测量

可选的 AverEdge32™ 平均功能可提高横向应变重复性和 r 值测定

可选的数字图像相关 (DIC) 可实现全场应变和位移映射

您的工作流，您的选择

夹持式和非接触式引伸计各有千秋 —— 但如果您的首要任务是效率、通用性和一致性，非接触式则提供了一条清晰的进阶之路。

优先考虑	夹持式	非接触式视频
ISO 9513 / ASTM E83 合规性	合规	合规
设置速度	需要手动步骤	立即运行，无需安装设置
断裂行为	可能需要在断裂前拆卸	试样断裂全过程安全
标距范围	通常需要多个设备	单一设备，广泛覆盖

充满信心地测试 —— 无需接触

AVE3 为实验室提供了一个符合标准、低维护的夹持式引伸计替代方案 —— 具有完全非接触式工作流的速度和安全性。

简化您的应变测量 —— 与我们洽谈 AVE3 详情

联系我们

进一步了解 AVE3

测试附件
»
环境试验箱和高温炉
»
高温炉
»
万能材料试验系统高温炉

我们为万能材料试验系统提供的标准高温炉、支架、夹具和加载链组件支持在空气中进行高达 1200°C 的高温测试，为各种材料提供稳定的热性能和可靠的载荷传递。对于需要更高温度或特殊炉膛尺寸的应用，我们的工程解决方案团队可根据您的特定测试需求开发定制化的高温系统。

Furnace 3119-160 Three-Zone Split Tube Furnace with High Temperature Extensometer

68FM Universal Testing System with Dual Furnaces

1200°C 三段式对开管式炉

目录编号 3119-160

这款三段式开启式管式炉配有侧入式引伸计接口，采用绕线式加热元件，最高工作温度可达 1200°C (2200°F)。加热元件经过独特设计，可提供最佳的温度均匀性，确保符合 ASTM E21、ISO 6892-2、EN10002-5 和 EN2002-2 等测试标准。炉体上下端板经久耐用，隔热性能优异，并包含一个直径为 20 mm (0.787 in) 的孔，用于配合拉杆使用。

规格
试样温度范围	200 - 1050°C (392 - 1922°F)
总加热长度	300 mm (11.81 in)
内径	75 mm (2.95 in)

安装支架

安装支架用于将高温炉牢固地连接到试验系统上。

规格
描述	目录编号
落地式标准高温炉支架标准的 3 关节设计高温炉支架，支持手动调节。	CP119938
落地式高级高温炉支架高级支架可快速轻松地微调高温炉的垂直位置以及与加载链的平行度。	CP107737

更多信息

三段式温度控制系统

温度控制系统旨在控制高温炉的热输出。该控制系统可配置为使用多种不同热电偶类型中的任何一种来操作几乎任何高温炉。三段式控制系统专为具有三段独立加热元件的高温炉而设计，通常使用三个不同的热电偶来控制这些区域。

规格
描述	目录编号
K 型控制系统	3119-960
R/S 型控制系统	3119-962
降压变压器壁挂式 3KVA 降压变压器组件能够使 120V 单相 TCS3203 型三段高温炉控制系统在 190/200/208/220V、50/60Hz 电源下运行。	W-C015-TRAN

联系我们以获取更多资讯

快换接头

快换接头通常用于高温拉伸应用，以简化加载链的安装。它们由一个螺纹连接到拉杆室温端的圆头垫圈组成。然后将垫圈和拉杆插入接头体上的槽中。

规格
载荷容量	有效长度	目录编号
90 kN	6.43 in	W-7556M4
10 kN	5.58 in	W-7556M2

联系我们以获取更多资讯

螺纹端试样夹持器

目录编号 W-7551-C

螺纹端试样夹持器由 Inconel 713-C 制成，额定最高温度为 1100°C (2000°F)。

规格
试样螺纹尺寸	目录编号
公制 M6 x 1.0	W-7551-CM1
公制 M8 x 1.0	W-7551-CM2
公制 M8 x 1.25	W-7551-CM3
公制 M10 x 1.5	W-7551-CM4
公制 M12 x 1.5	W-7551-CM5
公制 M12 x 1.75	W-7551-CM6
公制 M14 x 2.0	W-7551-CM7
公制 M16 x 1.5	W-7551-CM8
公制 M16 x 2.0	W-7551-CM9
公制 M18 x 2.5	W-7551-CM10
公制 M19 x 1.5	W-7551-CM11
美制 10-24	W-7551-CU1
美制 10-32	W-7551-CU2
美制 1/4-20	W-7551-CU3
美制 1/4-28	W-7551-CU4
美制 5/16-24	W-7551-CU5
美制 5/16-18	W-7551-CU6
美制 3/8-16	W-7551-CU7
美制 3/8-24	W-7551-CU8
美制 7/16-14	W-7551-CU9
美制 1/2-13	W-7551-CU10
美制 5/8-11	W-7551-CU11
美制 3/4-10 (R3f 型)	W-7551-CU12

联系我们以获取更多资讯

W-7554 | High Temperature Tension Wedge Grips

高温拉伸楔形夹具

目录编号 W-7554

一套 (2个) 楔形夹具试样夹持器，由 Hastelloy X 制成。夹持器设计用于仅拉伸加载，可配备用于夹持厚度 1.13 mm 至 3.18 mm (0.005 in 至 0.125 in)、宽度 12.7 mm 至 22.225 mm (0.5 in 至 0.875 in) 的扁平试样。夹持器的设计要求在试样端部钻孔，以便进行初始加载和夹齿对齐。中心销直径为 4.1148 mm (0.162 in)。夹持器长 70mm (2.75 in)，直径 38mm (1.375 in)，包含用于连接拉杆的 0.75-10f-RH 螺纹。夹齿块需单独订购，根据待测样品的厚度进行选择。有关可用夹齿块及相应厚度范围，请参见下方的 W-7554-A1、-A3 和 -A4。

规格
试样直径	销 4.1148 mm (销 0.162 in)
试样厚度	1.13 - 3.18 mm (0.005 - 0.125 in)
试样宽度	12.700 - 22.225 mm (0.500 - 0.875 in)
额定温度	926°C (1700°F)

高温楔形夹齿块

一套（两对）高温楔形夹齿块，用于 W-7554 高温拉伸楔形夹具。

规格
类型	试样厚度	额定温度	目录编号
平滑面	0.13 至 1.0 mm (0.005 至 0.040 in)	926°C (1700°F)	W-7554-A1
锯齿面	1.0 至 2.0 mm (0.040 至 0.078 in)	926°C (1700°F)	W-7554-A3
锯齿面	2.0 至 3.18 mm (0.078 至 0.125 in)		W-7554-A4

联系我们以获取更多资讯

销轴与 U 型钩试样夹持器

销栓式试样夹持器专为两端带孔的扁平试样设计。试样装入夹持器的槽中，并由销钉固定。

注意：使用比指定槽宽更小（更薄）的试样可能会导致试样对齐不良。

规格
材料	Inconel 713-C
额定温度	1100°C (2000°F)
上下接头	美制 3/4 in-10 (R3f 型)
连接长度	69.9 mm (2.75 in)
连接直径	28.6 mm (1.125 in)

可用尺寸
尺寸	目录编号
1 mm 槽，3 mm 销	CP112249
2 mm 槽，3 mm 销	CP112250
3 mm 槽，4 mm 销	CP112251
4 mm 槽，4 mm 销	CP112252
6 mm 槽，6 mm 销	CP112253
10 mm 槽，10 mm 销	CP112255

联系我们以获取更多资讯

测试附件 » 拉伸夹具 » 疲劳额定手动楔形拉伸夹具

疲劳额定手动楔形拉伸夹具

Instron 手动疲劳楔形夹具可用于静态或动态材料测试应用，可互换的楔形夹面适用于平板或圆柱形试样。

该夹具设计旨在能牢固夹持测试试样，同时不会对试样产生轴向预加载。这是通过采用仅沿水平方向相对于试样移动的夹面得以实现

操作原理

每个夹具均为手动操作，通过夹具本体相对于楔形夹面的移动来施加夹持力。这种移动是通过拧紧夹头底部的四个圆柱头内六角螺钉实现的。

每个夹齿面通过两个拉伸弹簧定位在夹具主体中，使夹齿面能在测试后释放试样。

夹具主体的楔形区域装有夹齿导轨，以确保夹齿面彼此之间以及与试样保持垂直。

产品

项目名称	目录编号
疲劳级机械楔形夹具 (±100 kN)	2743-402
2742-102 ±1 kN 机械疲劳夹具	2742-102
2742-316 ±10 kN ±100 Nm 机械疲劳夹具	2742-316
2742-206 ±3 kN ±25 Nm 机械疲劳夹具	2742-206

测试系统
»
已停产系统
»
已停产的静态液压试验系统

本页列出了自 1946 年成立以来 Instron® 制造的液压万能试验系统系列，以及 1998 年 Instron® 收购的 SATEC 公司后生产的机型。全球已有数千套此类系统投入使用，其中包括全球 96% 的大型制造企业。Instron® 秉承制造经久耐用设备的传统，其产品能在严苛工况下持续运行数十年。事实上，我们所维护的 Instron® 设备平均使用年限为 18 年。在适当的预防性维护保养下，物理机架可以无限期使用，而为老旧系统升级操作软件或进行全面电气改造将带来显著效益。请通过下方表格查找您的系统型号，了解可选升级方案。部分试验系统因零部件短缺或停产无法进行改造，此类情况下，当地销售工程师可为您提供优惠的以旧换新方案。

SATEC 系列静态液压系统

设备型号	支持阶段第一阶段 – 系统处于全面生产状态，提供技术支持、零件和软件。第二阶段 – 系统已停产。提供技术支持、服务、零件和软件。第三阶段 – 系统已停产。提供服务，但零件和软件可能受限。第四阶段 – 系统已停产。不提供服务或零件。了解更多以获取完整详情。	可提供软件升级这是能够运行该系统的最新版本软件。联系销售人员讨论您的系统软件升级事宜。	可提供系统改造通过使用 Instron 最先进的电子设备和软件升级控制系统，延长您的 Instron® 测试系统的使用寿命和性能。点击此处了解更多信息
300DX	2	联系我们	联系我们
300LX	2	联系我们	联系我们
600LX	2	联系我们	联系我们
HVL	2	联系我们	联系我们
RD	2	联系我们	联系我们
KN	2	联系我们	联系我们
2294	3	联系我们	联系我们
5590	3	联系我们	联系我们
5591	3	联系我们	联系我们
5592	3	联系我们	联系我们
5593	3	联系我们	联系我们
5594	3	联系我们	联系我们
5595	3	联系我们	联系我们
5596	3	联系我们	联系我们
5597	3	联系我们	联系我们
5598	3	联系我们	联系我们
5599	3	联系我们	联系我们
BTE	3	联系我们	联系我们
CTL	3	联系我们	联系我们
QC	3	联系我们	联系我们
TC	3	联系我们	联系我们
TVL	3	联系我们	联系我们
BTE	4	联系我们	联系我们
CT	4	联系我们	联系我们
PT	4	联系我们	联系我们
HVP	4	联系我们	联系我们
Riehle	4	联系我们	联系我们
Dartec	4	联系我们	联系我们

SATEC™ 的历史 - 材料试验系统的丰富历史

静态液压系统控制电子设备

设备型号	支持阶段第 1 阶段 - 系统全面投入生产，并提供技术支持、零部件和软件。第 2 阶段 - 系统不再生产。提供技术支持、服务、零件和软件。第 3 阶段 - 系统已停产。可提供服务，但零件和软件可能有限。第 4 阶段 - 系统已停产。不提供服务或零件。如需了解更多详情，请访问。	可用软件升级这是能够运行此系统的最新版本软件。联系销售讨论系统的软件升级。	可进行系统改造通过升级到 Instron® 最先进的电子系统和软件，延长您的 Instron® 试验系统的使用寿命和功能。点击此处了解更多
I 系列	3	联系我们	联系我们
5500	4	联系我们	联系我们
Apex	4	联系我们	联系我们
Vertex	4	联系我们	联系我们
MATS i & II	4	联系我们	联系我们
Mark I, II, III, IV	4	联系我们	联系我们
Mark III-C	4	联系我们	联系我们
Prolog 8802	4	联系我们	联系我们
UTC	4	联系我们	联系我们
CATS	4	联系我们	联系我们
DI100	4	联系我们	联系我们
DI-300	4	联系我们	联系我们
Dartec	4	联系我们	联系我们

测试系统 » Universal Testing Systems » 6800 Series Universal Testing Systems » 68TM Table Model Universal Testing Systems

68TM Table Model Universal Testing Systems

Contact Our Sales Department.

Quick Links

Overview

Precision Performance. Engineered Versatility.

NEW — 100 kN TABLE MODEL

Compact. Powerful. Ready to Deliver Exceptional Performance.

40% Smaller Than a Standard Floor ModelExpand

Capable of Meeting Nadcap Alignment RequirementsExpand

Strain Control You Can Depend OnExpand

Compatible With Nearly Every Accessory Up to 100 kNExpand

Standards & Test Types

Test to the Standards Your Industry Requires

ASTM

ISO

Test Types

Industries

One System. Endless Testing Possibilities.

Specifications

Compare Models

Contact Our Sales Department.

Accessories

Often Configured With

Service & Support

Frequently Asked Questions

What warranty comes with the 6800 Series table model systems?

What is the maximum force capacity of the 68TM table model?

Can the 68TM table model meet ISO 6892-1 and ASTM E8/E8M requirements?

Can these systems support Nadcap-aligned testing programs?

What software runs the 68TM table model?

What accessories are compatible with the 68TM table model?

What's the difference between a single column and dual column table model?

Talk to an Instron Expert

Talk to an Applications Engineer

Documentation Library

Resources

万能材料试验系统 » 6800 系列万能材料试验系统 » 6800 系列落地式万能材料试验系统

6800 系列落地式万能材料试验系统

联系我们的销售部门。

快速链接

概述

精准性能。卓越多功能性。

机架工程

高力值。连续测试。

专为应对要求最苛刻的试验而打造Collapse

坚固耐用Expand

人体工程学设计Expand

标准

按照行业要求的标准进行测试

美国材料与试验协会

国际标准化组织

行业

专为金属、复合材料及更多材料测试而打造

塑料及更多

规格

比较机型

联系我们的销售部门。

工装附件

常用配置

服务与支持

常见问题

这些系统能否支持符合 Nadcap 标准的测试项目？

6800 系列落地式系统运行什么软件？

6800 系列落地式系统提供什么样的质保？

我可以在高容量落地式机型上测试脆弱或低力值的材料吗？

哪些附件与 6800 系列落地式系统兼容？

6800 系列落地式系统有哪些力值容量可选？

落地式系统有哪些底座高度选项？

咨询英斯特朗专家

联系应用工程师

资源

测试附件 » 剥离、摩擦和穿刺试验工装 » 摩擦系数工装

摩擦系数工装

目录编号 2810-005

联系我们的销售部门。

概述

优势

应用

工作原理

万能材料试验系统
»
6800 系列万能材料试验系统
»
6800 系列落地式万能材料试验系统

测试附件
»
剥离、摩擦和穿刺试验工装
»
摩擦系数工装

测试系统
»
结构耐久性测试系统
»
结构耐久性产品
»
Labtronic EVO 控制器

Labtronic EVO^®

测试附件
»
引伸计
»
双轴和平均轴向夹持式引伸计
